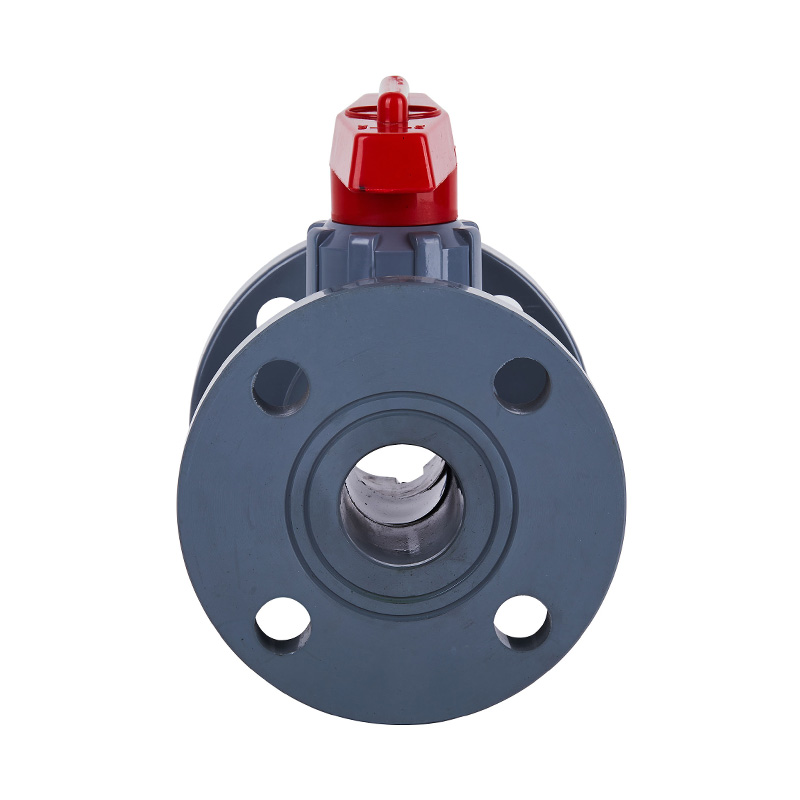

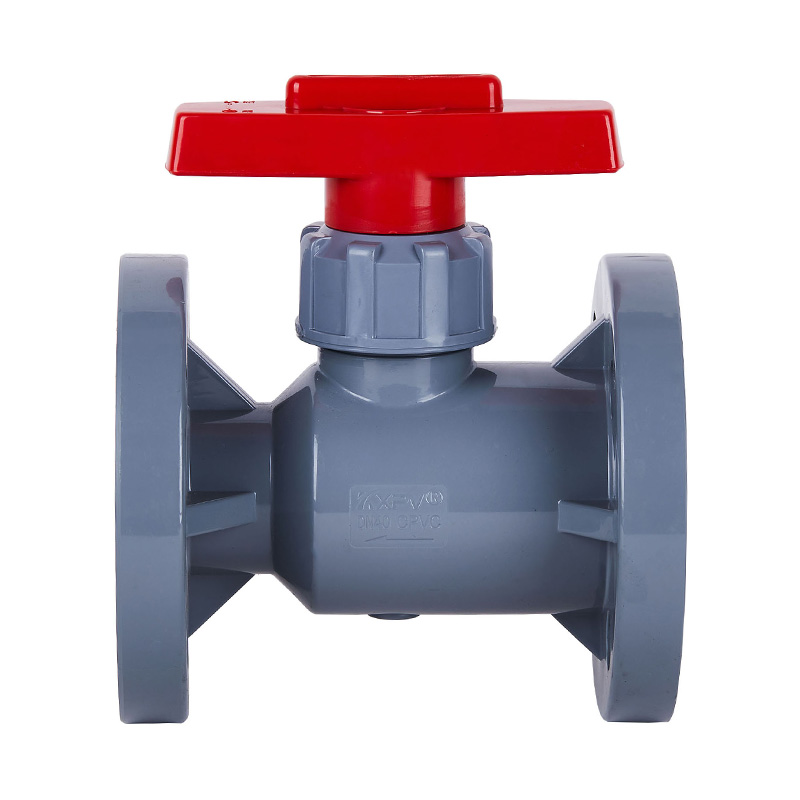

耐热DN20-100手动塑料 PVC-C PVC 体形工业法兰球阀 ANSI标准给水管道材料日标
类型：球阀，2通
型号：Q41F-10V
应用：一般
介质温度：高温、低温
电源：手动
介质：酸
端口尺寸：DN20-100
结构：固定球阀
默认值：ANSI
主体材料：PVC-C
密封材料：PTFE VITON
端接：法兰
保修：1年
较小起订量：1 件
交货时间：7 天
供应能力：10000件/天
| 产品结构特点 |
1. 工程塑料系列球阀采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蚀热塑性塑料一次注塑成形，有较强抗腐能力。
2. 密封可靠、启闭力矩小。
3. 流体阻力小、启闭迅速。
4. 结构简单、外形美观。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
一体型球阀装配明细图
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 手柄 | 合金料 |
| 2 | 压紧螺母 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 3 | 内塞 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 4 | 阀杆 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 5 | 阀杆密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 8 | 球 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 阀体 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 外形尺寸表 |
| 公称直径 DN (mm) |
D | d | L | h | n | Ø |
| 20(3/4") | 105 | 75 | 120 | 17 | 4 | 15 |
| 25(1") | 120 | 90 | 130 | 16 | 4 | 19 |
| 32(1 1/4") | 135 | 100 | 145 | 18 | 4 | 19 |
| 40(1 1/2") | 145 | 105 | 168 | 20 | 4 | 19 |
| 50(2") | 160 | 120 | 180 | 20 | 4 | 19 |
| 65(2 1/2") | 180 | 140 | 225 | 22 | 4 | 19 |
| 80(3") | 195 | 150 | 260 | 25 | 4 | 19 |
| 100(4"） | 215 | 175 | 280 | 25 | 8 | 19 |
