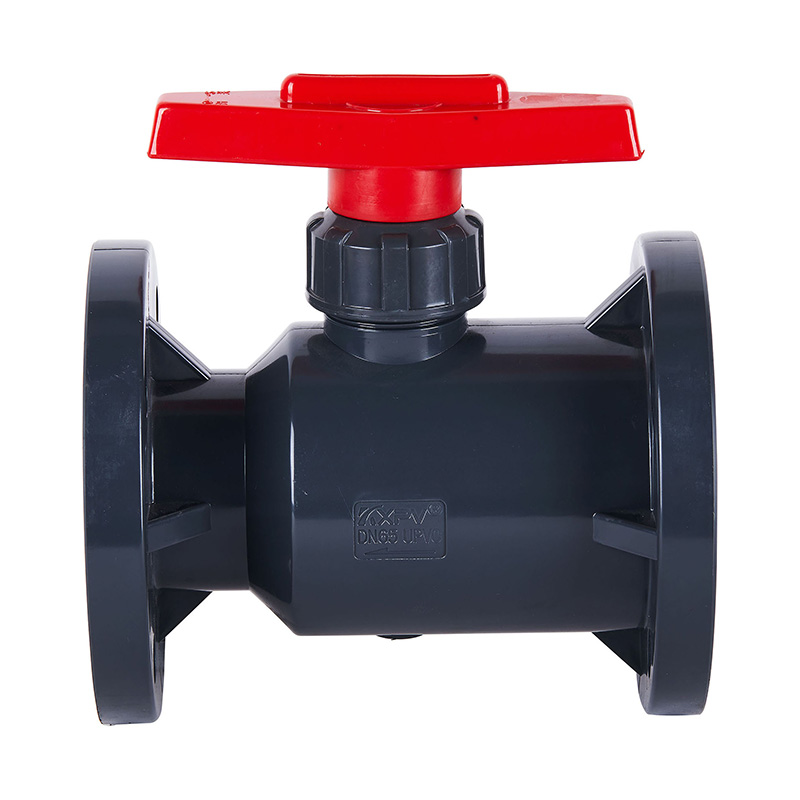

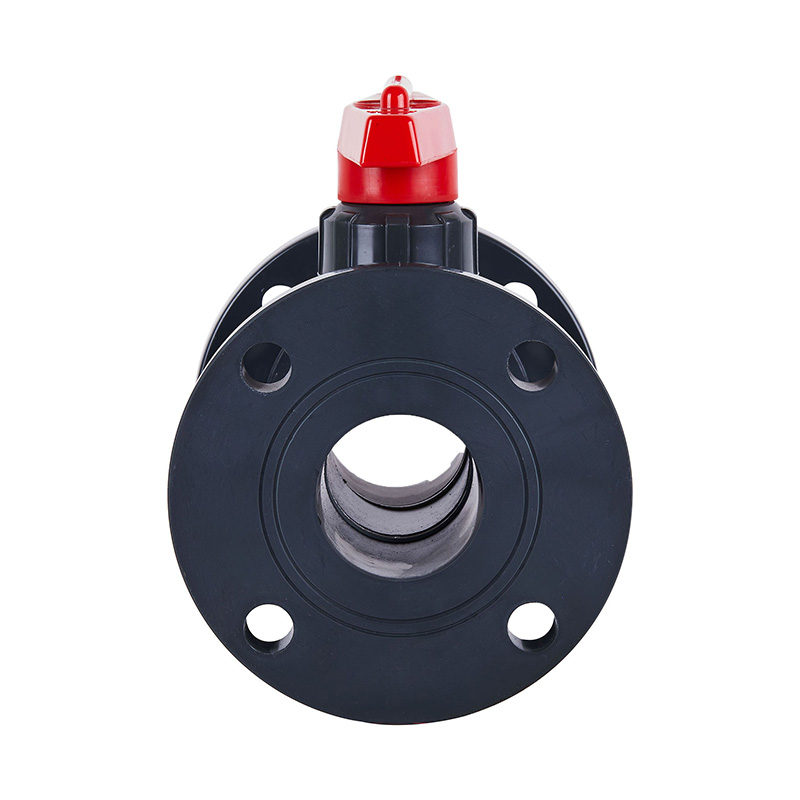

PVC-U Q41F-10U 法兰球阀 DN20-100 20A-100A日标

优质耐高温化学 PVC-U 法兰球阀 PVC ANSI标准工业卫生塑料阀门日标
型号：Q41F-10U
材质：塑料
连接形式：法兰
驾驶模式：手动
公称压力：10kg
通道：直通式
结构：固定球阀
功能：工业用途
温度：高温
应用：工业用途、水工业用途、
规格：DN20-100
默认值：ANSI
HS编码：8481804090

产品结构特点

1. 工程塑料系列球阀采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蚀热塑性塑料一次注塑成形，有较强抗腐能力。
2. 密封可靠、启闭力矩小。
3. 流体阻力小、启闭迅速。
4. 结构简单、外形美观。



应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

一体型球阀装配明细图





零件材质表



件号 名称 材质
1 手柄 合金料
2 压紧螺母 FRPP、PVDF、PVC-U、PVC-C、PPH
3 内塞 FRPP、PVDF、PVC-U、PVC-C、PPH
4 阀杆 FRPP、PVDF、PVC-U、PVC-C、PPH
5 阀杆密封 PTFE
6 球密封 PTFE
7 密封座 FRPP、PVDF、PVC-U、PVC-C、PPH
8 球 FRPP、PVDF、PVC-U、PVC-C、PPH
9 阀体 FRPP、PVDF、PVC-U、PVC-C、PPH
外形尺寸表



公称直径
DN (mm)		 D d L h n Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4"） 215 175 280 25 8 19
