【科普贴】对夹式蝶阀安装说明及步骤

对夹式蝶阀是工业管道中较常见的阀门类型之一。对夹式蝶阀本身结构比较小。只需将蝶阀置于管道两端法兰的中间，用双头螺栓穿过管道法兰，夹紧蝶阀即可锁紧管道中的流体介质。对夹式蝶阀特别适用于空间狭窄或管道间距较短的场所。当蝶阀处于全开位置时，阀瓣的厚度是介质流经阀体时唯一的阻力，因此阀门产生的压力会很小，因此具有较好的流量控制特性。

一、对夹式蝶阀安装前说明 开始安装前，先用空气喷雾清除管道上的异物，并用清水清洗管道内部。仔细检查阀门使用情况是否与其性能规格相符。 （中等腐蚀强度、温度、压力）检查阀门通道和密封面有无杂物，及时清除。可安装在管道任意角度。为了维修方便，建议不要倒装。 安装蝶阀时，确保法兰面和密封胶对中，紧固件对角线均匀拧紧，密封面必须完好无损；如果紧固件拧紧不均匀，橡胶突起会卡住阀瓣，或抵住阀瓣，导致阀杆泄漏。

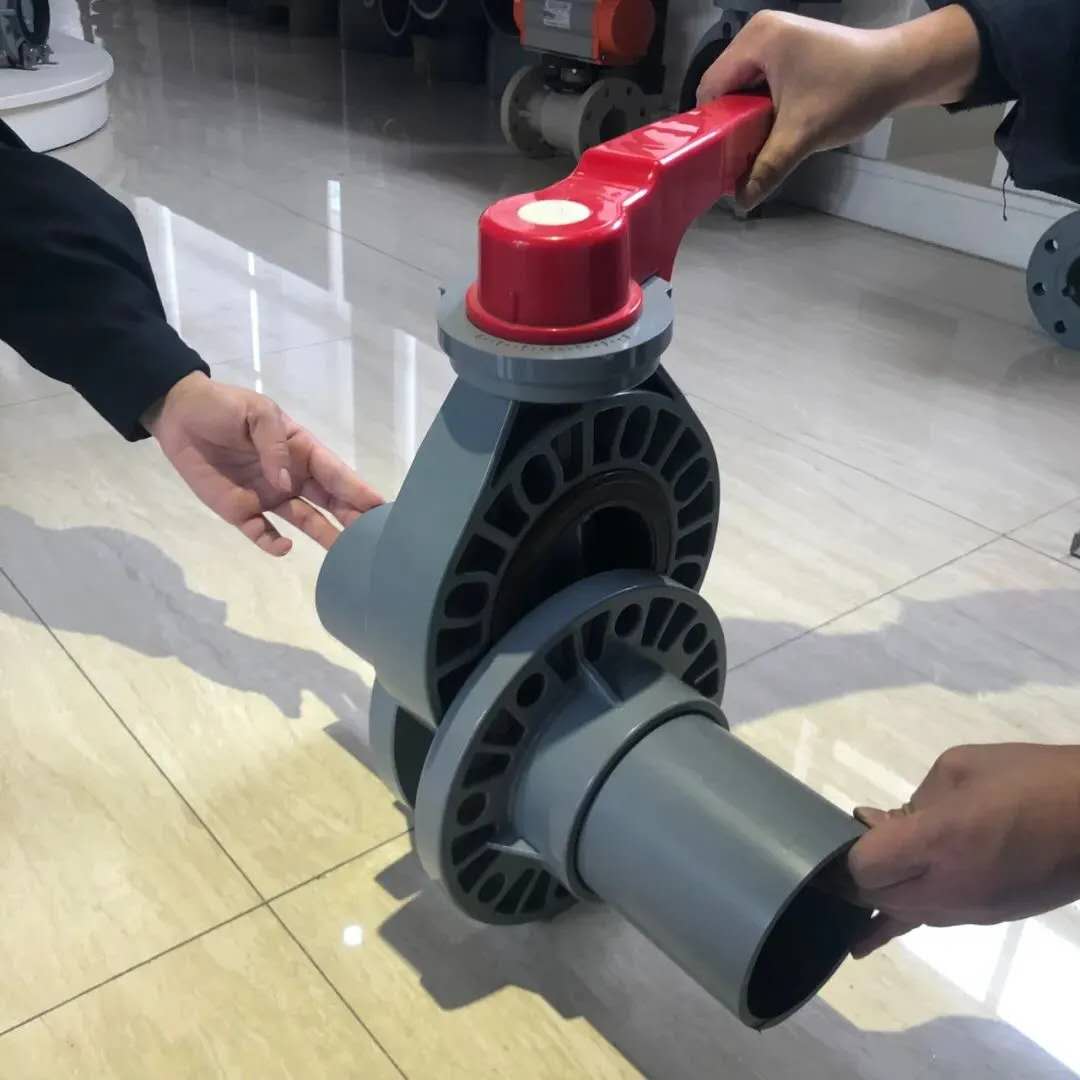

二。对夹式蝶阀的安装步骤 对夹式蝶阀的正确安装关系到蝶阀的密封程度和是否泄漏，包括工作条件下的安全性，用户应了解安装过程。如图，将关闭状态的蝶阀插入管道法兰中间，

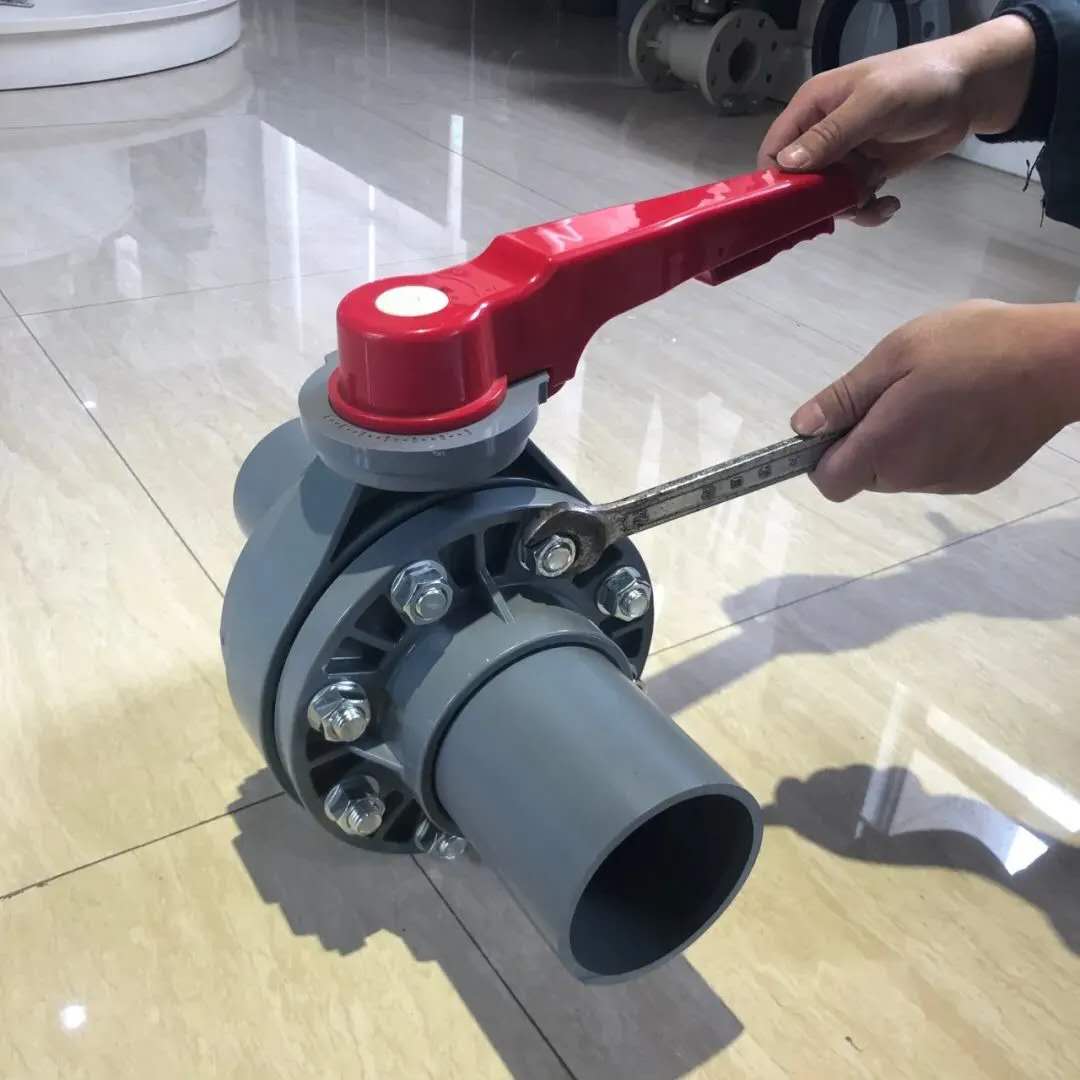

1. Align the valve and the flange of the two ends of the pipeline through the jack, and install stud bolt fasteners (note that the diagonals are evenly locked)，

1. 阀门安装后，需要打开和关闭阀门。 90°行程可自由运行，不卡滞，确认阀瓣不接触管道内壁，90°不能开启，

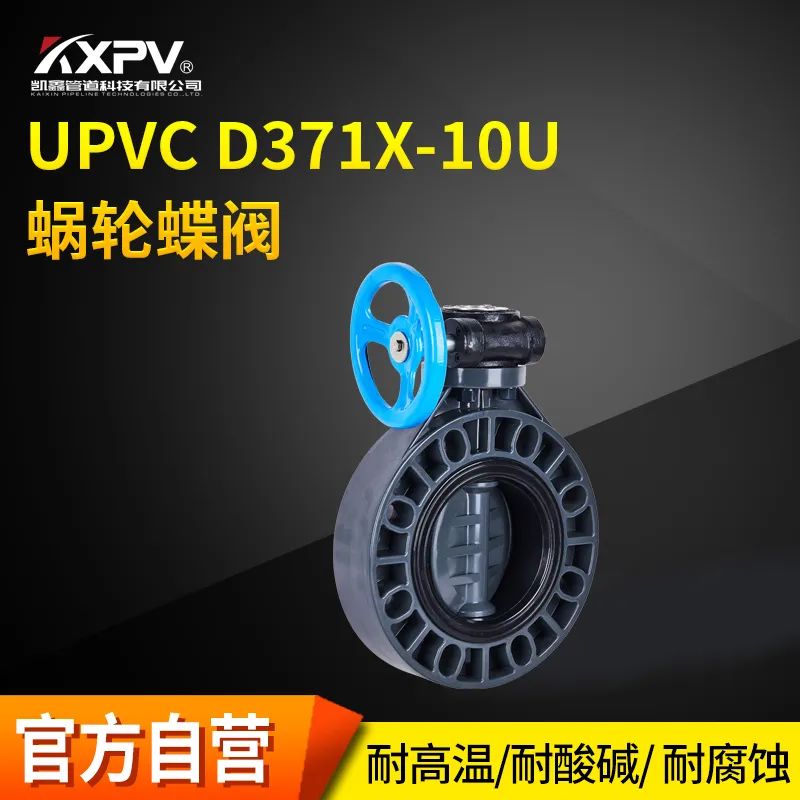

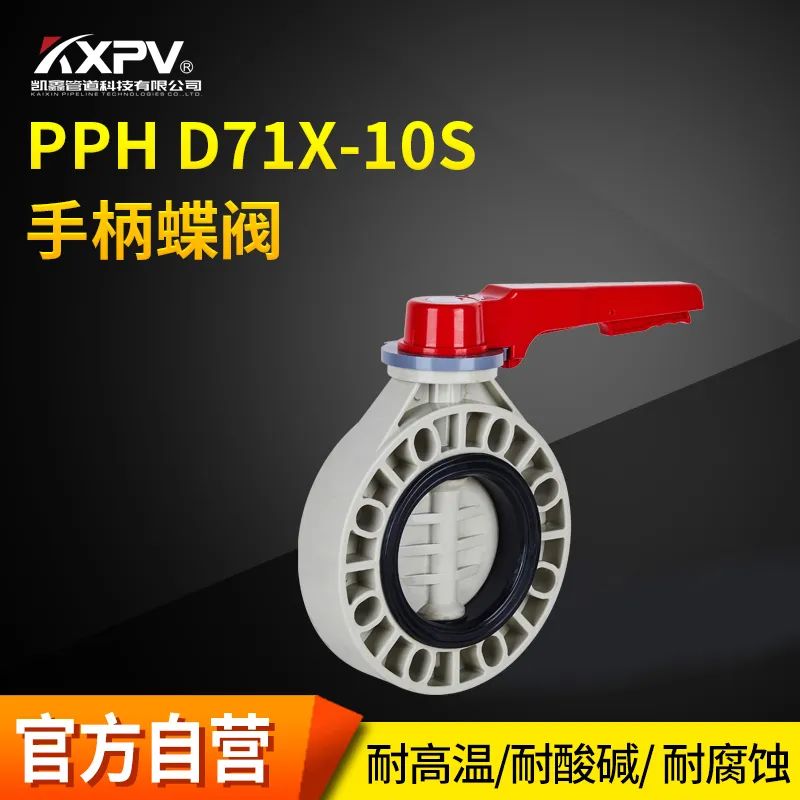

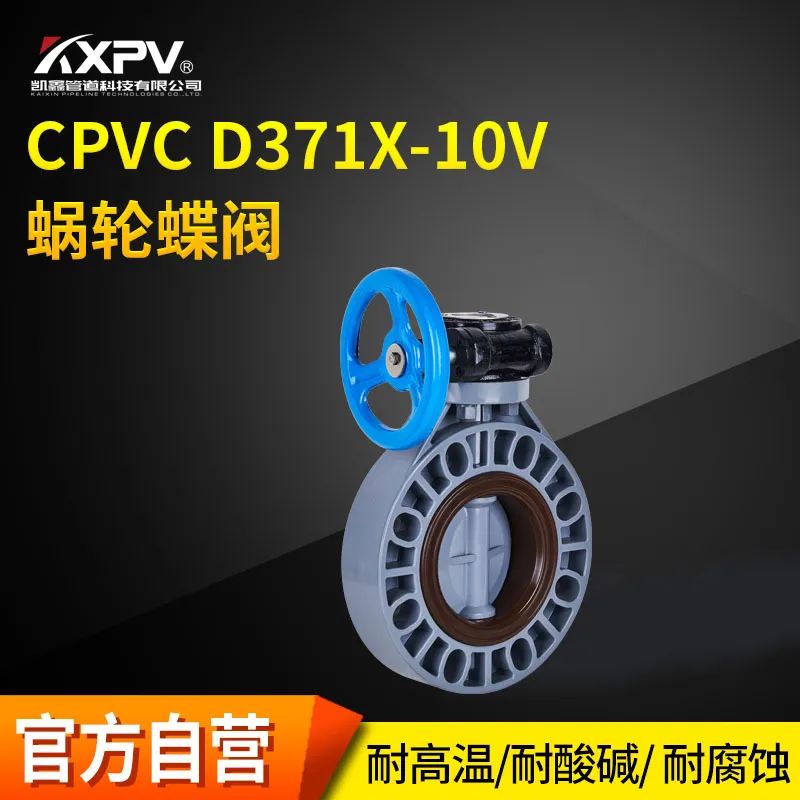

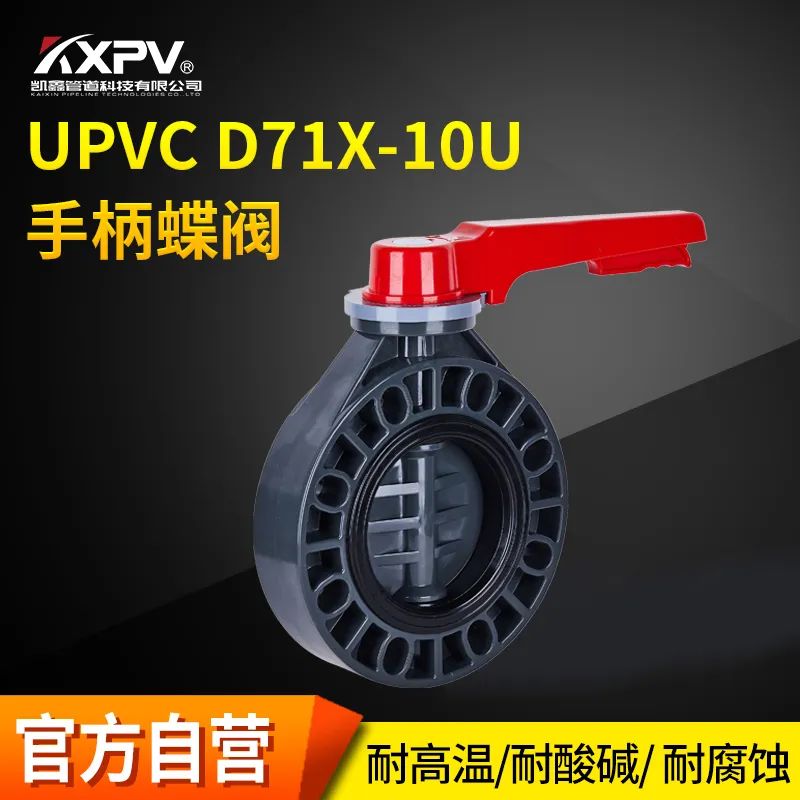

凯鑫管道科技有限公司蝶阀耐腐蚀性高，密封性好，安装距离短，可节省安装空间。 DN200（含DN200）规格以下，可使用手柄、蜗轮、电动和气动执行器等外部开关。 DN200以上，因扭力过大，手柄不能开合。 法兰形式可适用于各种国、美、日法兰连接。 欢迎广大客户前来订购。 产品展示
