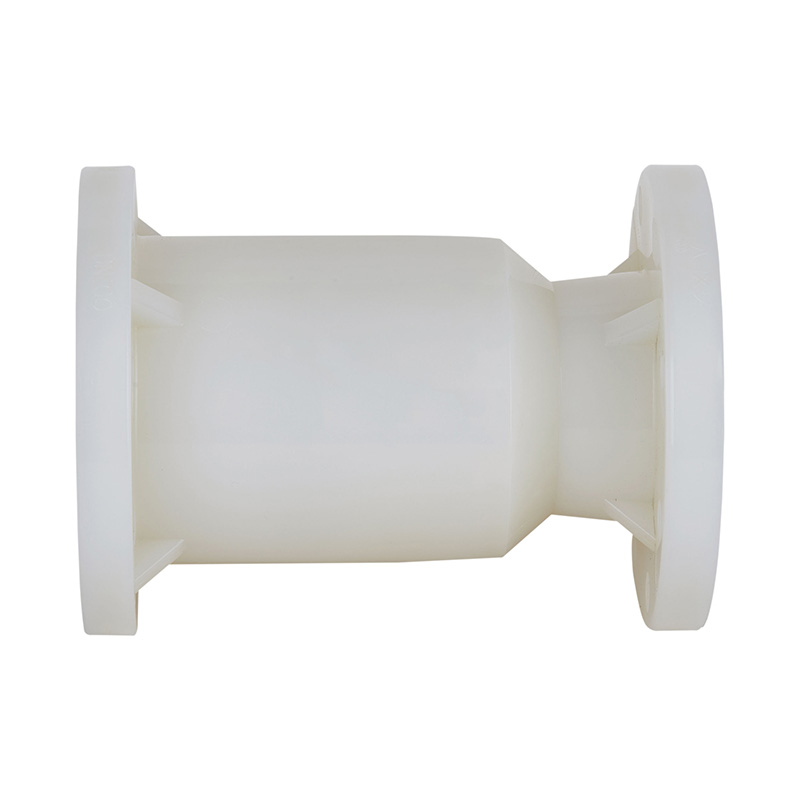

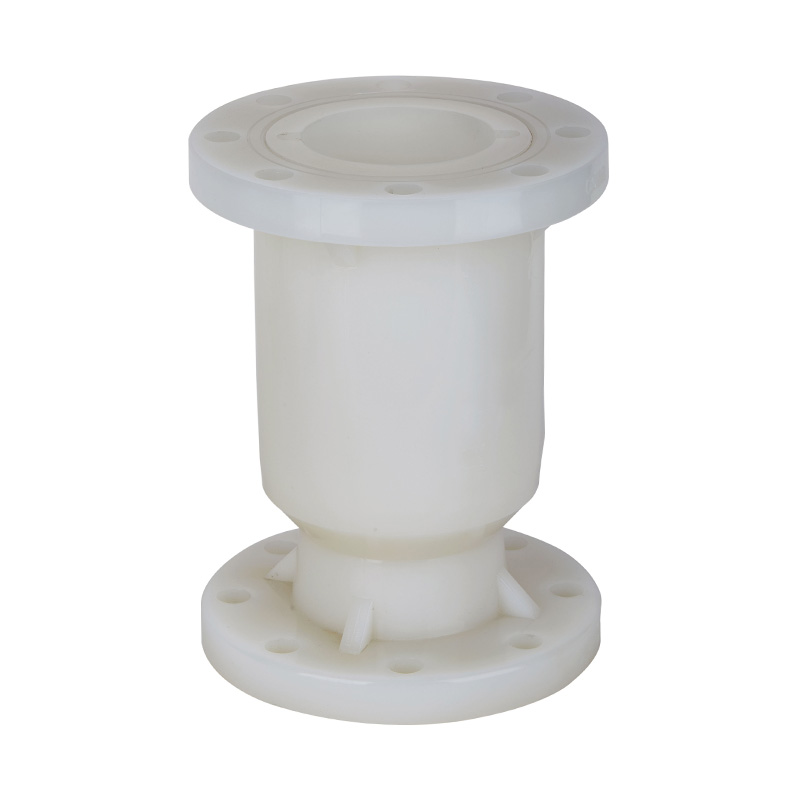

白色PVDF球型止回阀专业定制专业定制长寿命塑料PVDF液压立式止回阀用于水处理行业
产地：中国
品牌名称：KXPV
型号：H41F-10F
应用：一般
材质：塑料
颜色：白色
介质温度：中温、常温
压力：中压
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：立式止回阀
连接：法兰端
介质：酸
工作压力：0-10bar
操作：手轮
机身材质：塑料
交货时间：7 天
| 产品结构特点 |
1. 耐腐蚀
阀门整体采用新型塑料制造。对于各种酸碱介质都有较强的抗腐蚀性。
2. 流量大
阀门结构设计合理，从而减少整个管路的阻力，使介质能够顺利地通过，从而降低了压力的损失，保证了流量。
3. 止回性
结构简单，不易受其它因素的影响，所以具有优良的止回性。
4. 小而轻
阀门整体形状小巧，适合安装在狭小空间内。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 2 | 球芯 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 3 | 密封支架 | FRPP,PVDF,PVC-C,PVC-U,PPH |

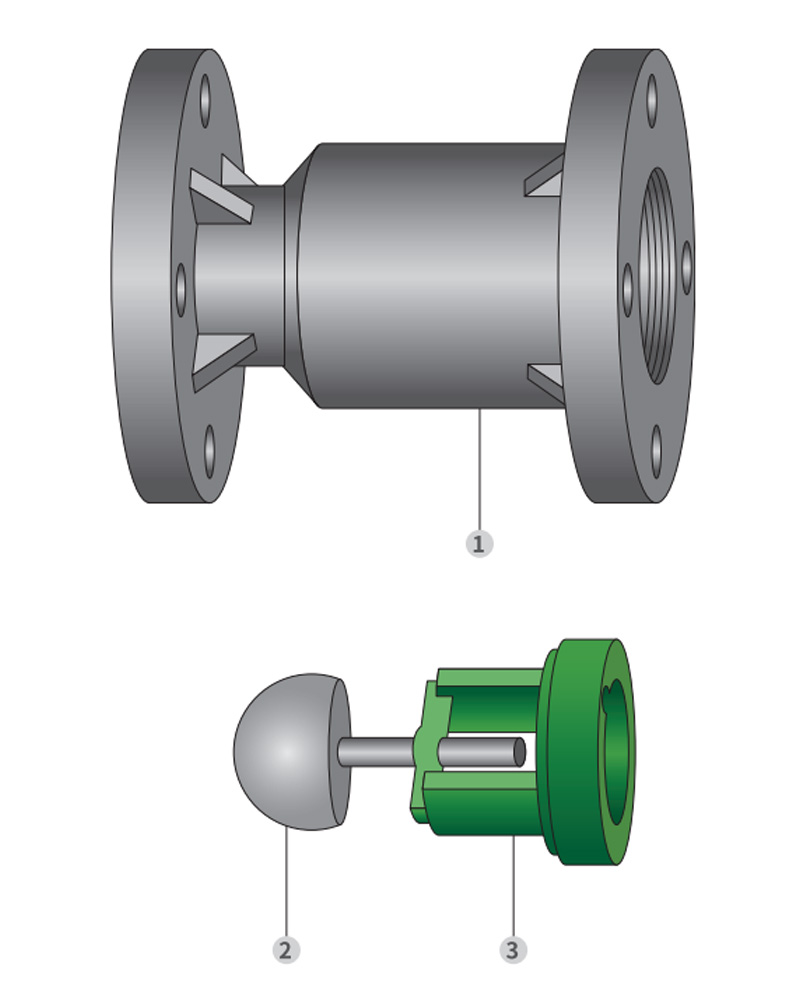

立式止回阀装配明细图
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 105 | 65 | 70 | 120 | 15 | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105 | 75 | 75 | 120 | 16 | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115 | 85 | 90 | 130 | 16 | 4-Φ14 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135 | 100 | 100 | 145 | 18 | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 110 | 168 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 125 | 180 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 145 | 225 | 22 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 160 | 255 | 25 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 215 | 180 | 190.5 | 280 | 25 | 8-Φ18 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 245 | 210 | 210 | 215.9 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 240 | 240 | 241.3 | 400 | 30 | 8-Φ22 | 8-Φ23 | 8-22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335 | 295 | 290 | 298.5 | 400 | 35 | 8-P22 | 12-p23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390 | 350 | 355 | 362 | 450 | 38 | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445 | 400 | 400 | 450 | 38 | 12-Φ22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||
