【科普贴】止回阀工作原理与故障处理3D演示


发布时间:2019-07-25 14:36:56 星期四

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类,又称逆止阀、单向阀、回流阀或隔离阀。

止回阀工作原理

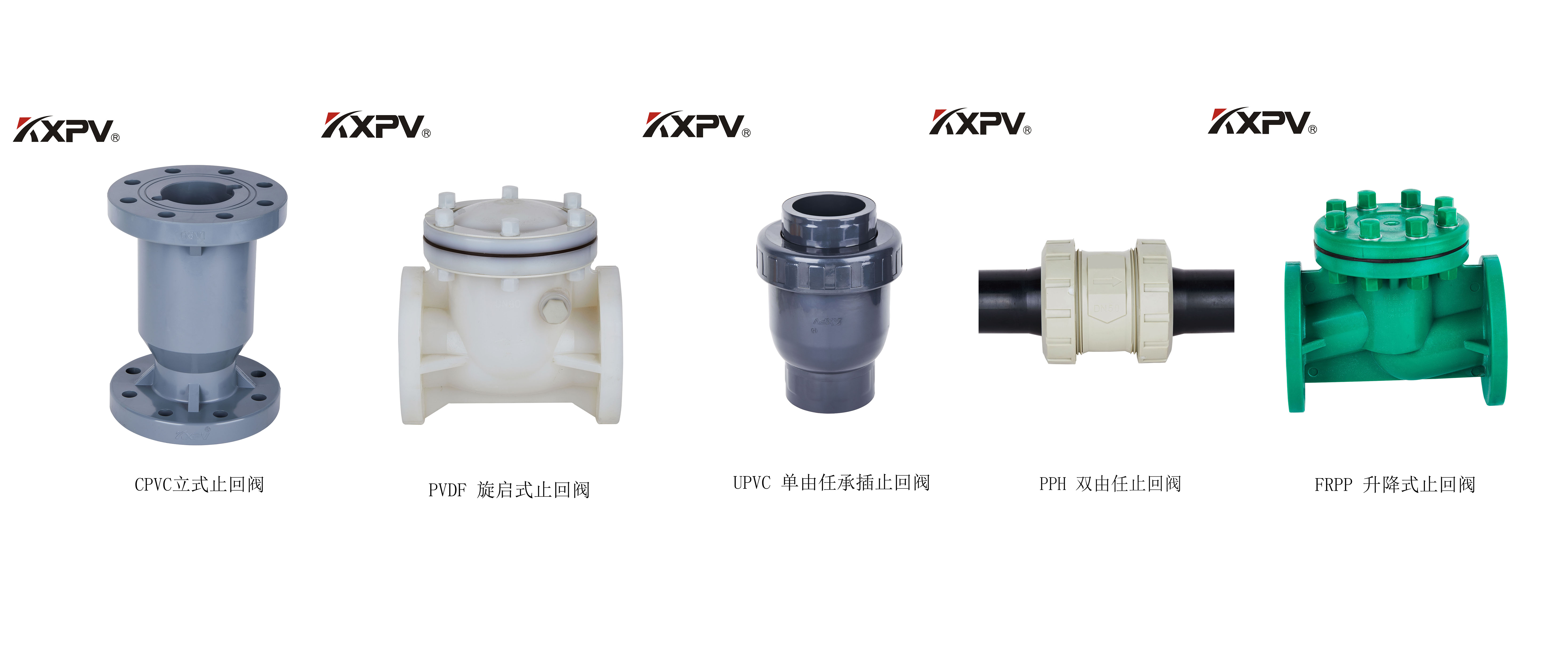

止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。升降式止回阀与截止阀结构类似,仅缺少带动阀瓣的阀杆。介质从进口端(下侧)流入,从出口端(上侧)流出。当进口压力大于阀瓣重量及其流动阻力之和时,阀门被开启。反之,介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣,工作原理与升降式止回阀相似。止回阀常用作抽水装置的底阀,可以阻止水的回流。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。止固阀与截止阀组合使用,可起到安全隔离的作用。缺点是阻力大,关闭时密封性差。



止回阀的故障处理

阀瓣打碎

引起阀瓣打碎的原因是

止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。

预防的办法是采用阀瓣为韧性材料的止回阀。



介质倒流

介质倒流的原因有

①密封面破坏;②夹入杂质。

修复密封面和清洗杂质,就能防止倒流。

本文来源自网络,只为学习交流,无商业目的。
