【科普贴】截止阀的结构分类及产品种类


发布时间:2018-12-13 16:33:35 星期四

截止阀,也叫截门阀,是使用最广泛的一种阀门,主要由阀体、阀瓣、阀盖、阀杆等组成。阀体、阀盖为承压件,阀瓣、阀杆为内件。截止阀是一种关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。

截止阀结构分类

截止阀按阀体的结构形式分为直角式、直通式和直流式。

1.直角式流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

2.直通式是最常见的结构,介质进出口通道在同一方向上呈180°,但其流体的阻力最大。

3.直流式或Y形截止阀中,阀体的流道与主流道成一斜线,流体阻力较小,多用于含固体颗粒或粘度大的流体。

截止阀产品种类

按公称压力:真空、低压、中压、高压、超高压阀等;

按工作温度:高温、中温、常温、低温、超低温阀等;

按驱动方式:手动阀、动力驱动阀(电磁、气动、液动、电动及各种联动阀)、自动阀等;

按阀体材料:铸铁、铸铜、铸钢、碳钢、钛、不锈钢阀等;

按应用部门:通用阀、电站阀、船用阀、冶金用阀、管线阀、水暖用阀等;

按结构形式:直通式、角式、直流式等;

按联接形式:内螺纹、外螺纹、法兰、焊接、对夹、卡箍、卡套等形式;

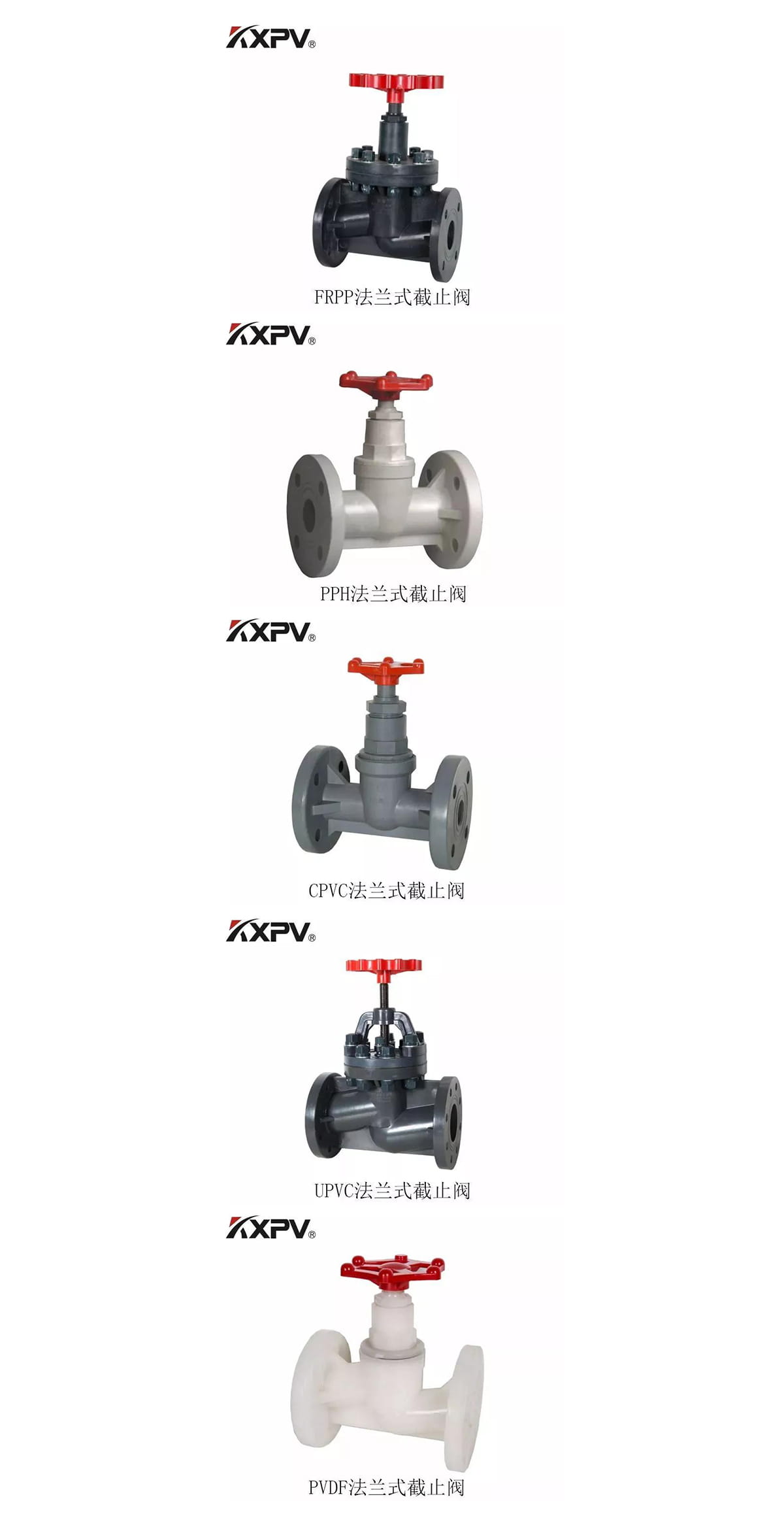

产品展示
