截止阀,球阀,蝶阀,隔膜阀,止回阀的试压方法


发布时间:2018-03-14 9:00:26 星期三

一般情况下,工业阀门在使用时不作强度试验,但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应作强度试验。对于安全阀,其定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装之前应在阀门液压测试台上作阀门强度试验和阀门密封试验。低压阀门抽查20%,如不合格应100%的检查;中、高压阀门应100%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等,各类工业阀门含气动阀门的试压方法如下:

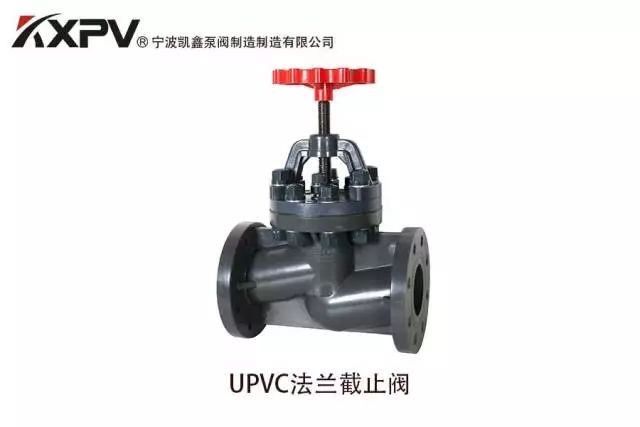

1.截止阀的试压方法

截止阀的强度试验,通常将组装好的阀门放在试压架中,打开阀瓣,注入介质至规定值,检查阀体和阀盖是否冒汗和渗漏。也可单件进行强度试验。密封性试验只做截止阀。试验时截止阀的阀杆成垂直状态,阀瓣开启,介质从阀瓣底下一端引入至规定值,检查填料和垫片处;待合格后关闭阀瓣,打开另一端检查是否有渗漏。如果阀门强度和密封性试验都要做时,可先做强度试验,然后降压至密封性试验规定值,检查填料和垫片处;再关闭阀瓣,打开出口端检查密封面是否渗漏。

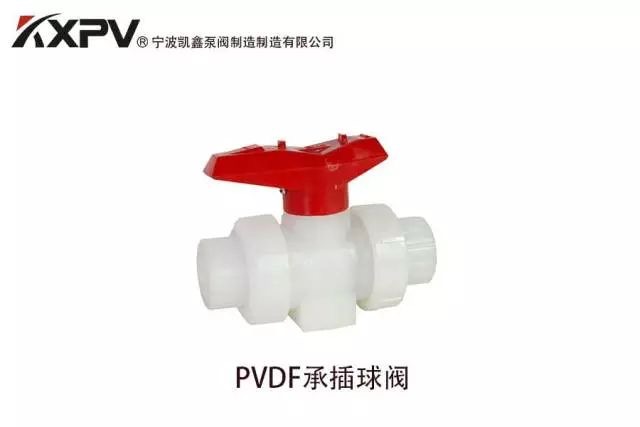

2.球阀的试压方法

气动球阀的强度试验应在球体半开状态下进行。
① 浮动式球阀密封性试验:将阀处于半开状态,一端引入试验介质,另一端封闭;将球体转动几次,阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能,不得有渗漏现象。然后从另一端引入试验介质,重复上述试验。
②固定式球阀密封性试验:在试验前将球体空载转动几次,固定式球阀处于关闭状态,从一端引人试验介质至规定值;用压力表检查引入端密封性能,使用压力表精度0.5~1级,量程为试验压力的1.6倍。在规定时问内,没有降压现象为合格;再从另一端引入试验介质,重复上述试验。然后,将阀门处于半开状态,两端封闭,内腔充满介质,在试验压力下检查填料和垫片处,不得有渗漏。
③三通球阀应在各个位置上进行密封性试验。

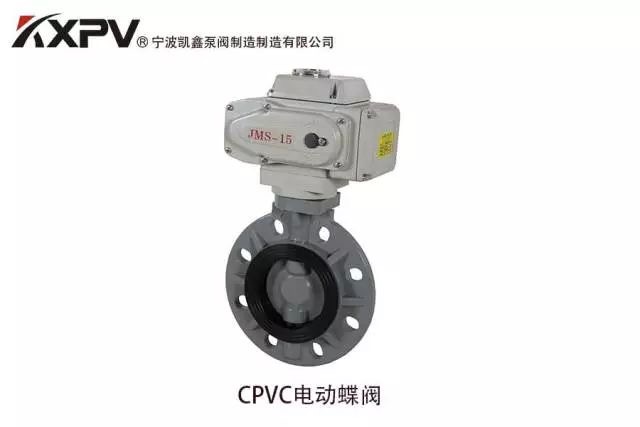

3.蝶阀的试压方法

气动蝶阀的强度试验与截止阀一样。蝶阀的密封性能试验应从介质流人端引入试验介质,蝶板应开启,另一端封闭,注入压力至规定值;检查填料和其他密封处无渗漏后,关闭蝶板,打开另一端,检查蝶板密封处无渗漏为合格。作为调节流量用的蝶阀可不做密封性能试验。

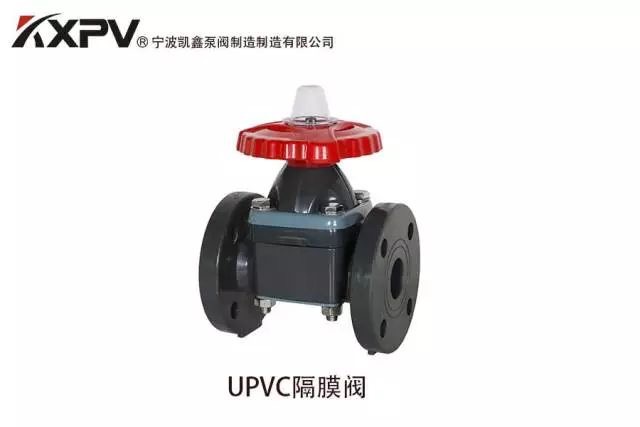

4.隔膜阀的试压方法

隔膜阀强度试验从任一端引入介质,开启阀瓣,另一端封闭,试验压力升至规定值后,看阀体和阀盖无渗漏为合格。然后降压至密封性试验压力,关闭阀瓣,打开另一端进行检查,无渗漏为合格。

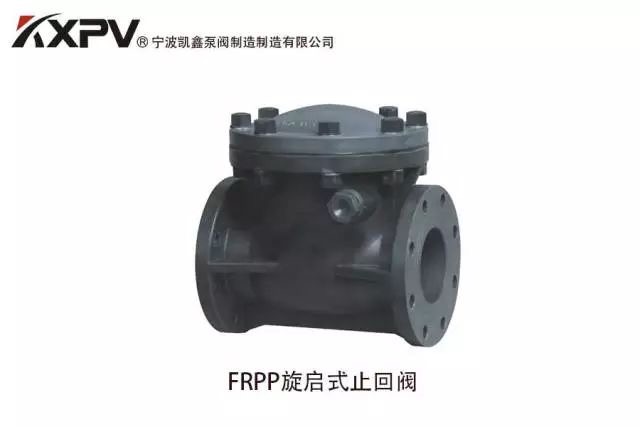

5.止回阀的试压方法

止回阀试验状态:升降式止回阀阀瓣轴线处于与水平垂直的位置;旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。
强度试验时,从进口端引入试验介质至规定值,另一端封闭,看阀体和阀盖无渗漏为合格。
密封性试验从出口端引入试验介质,在进口端检查密封面处,填料和垫片处无渗漏为合格。
