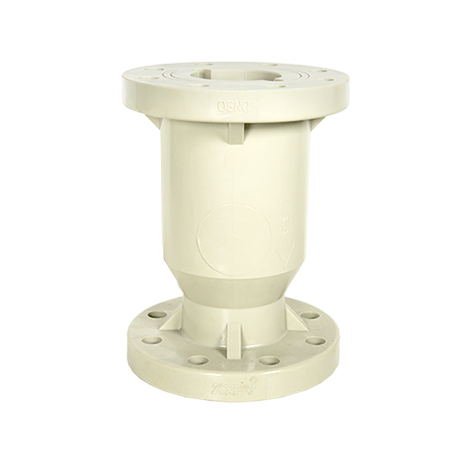

止回阀结构的选择
普通止回阀主要由阀芯、阀座和弹簧组成。
线轴
大多数阀芯是球阀或提升阀。
这两种结构形式的区别主要体现在结构的严密性、结构的复杂性和工作的稳定性上。
a 钢球型 b 锥阀型
钢球类型:
直通式止回阀结构简单,但密封性不如锥阀式,而且由于钢球没有导向部分,工作时容易产生振动和噪音。一般用于流量较小的场合。
锥阀类型:
它的应用程序最多。虽然结构比钢球式复杂,但具有良好的导向性和可靠的密封性。
座位
单向阀口管道的接触区域始终存在较大的接触应力,因此当阀体材料丢失时,应加钢阀座。阀座与单向阀芯的接触应呈锐角,以保证管路接触。其实尖角受力后会变形,但受力后会变形,成为很小的面接触,保证了良好的密封性能。一般情况下,公称流量小时,阀座与单向阀芯的接触面成直角,公称流量大公称压力高时,为了提高阀口处的油流和应力,阀座与单向阀芯的接触面为钝角。
春天
弹簧的选择就是开启压力的选择
弹簧都是通用设计的,即相同公称直径的弹簧是通用的。
弹簧的选择只需要考虑两个功能,一是让油液沿正向自由通过,二是在正向流动时造成一定的压力损失,即用作背压阀。
第一种开启压力一般为0.03~0.05MPa;第二种一般为0.3-0.5MPa。
