FPZ 轴联式自吸泵

FP系列耐腐蚀轴式自吸泵化工工业用塑料RPP化工柴油一体轴联轴器自吸泵
品牌名称：KXPV
产地：中国浙江
压力：高压
结构：轴式离心泵
产品名称：离心泵
类型：轴
尺寸：40FPZ-25(3KW)--- 100FPZ-32(15kw)
交货时间：7天
最小起订量：1 件
电源：电动
用途：工业
应用：化工
供应能力：10000 件/月

400-995-8188 联系我们

描述
附加信息

PVDF( 聚偏二氟乙烯 )、FRPP（增强聚丙烯）耐腐蚀泵系列产品技术说明

我厂专业生产 PVDF、FRPP 两种材质四个系列（FV、FP、FVZ、FPZ）的全塑耐腐蚀离心泵、自吸泵，其中 PVDF 泵适用于强酸、强氧化剂、卤素、芳烃、脂肪、氯化溶剂等化学介质，实用温度为 -40℃—+140℃；FRPP 泵适用于强碱及一般酸碱盐类及其衍生物，实用温度为 -40℃—+90℃ . 泵的传动一般供二级 Y 型节能电机，如需安装防爆电机，由用户提出；对流量、扬程、转速、功率如有特殊要求，我厂可以提供技术服务，满足用户要求。

泵的型号说明

离心 / 自吸泵谱图

安装注意事项

1. 泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。

2. 泵体全部为 PVDF、FRPP 树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水损失，90°弯头不应超过两个。FP、FV 型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。

3. 泵体连接点螺栓要均匀拧紧，进出管口连接严密，不能漏气，否则会影响抽真空，吸不出液体，或在造成流量、扬程不足等弊端。

直联式自吸泵

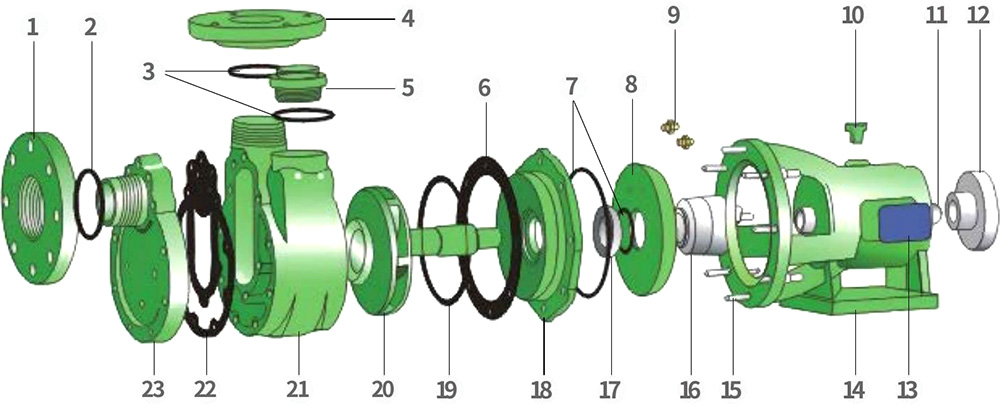

联轴式自吸泵装配明细图

零件材质表

件号	名称	材质
1	进口法兰	FRPP.PVDF
2	密封圈	EPDM.FPM
3	密封圈	EPDM.FPM
4	出口法兰	FRPP.PVDF
5	注液盖	FRPP.PVDF
6	密封胶片	EPDM.FPM
7	密封圈	EPDM.FPM
8	冷却盖	FRPP.PVDF
9	冷却水嘴	钢
10	油孔塞	FRPP
11	连接轴	钢
12	连轴器	铸铁
13	铭牌	铝
14	支架	FRPP/ 铸铁 PVDF/ 铸铁
15	双头螺柱	钢、不锈钢
16	机械密封动环	碳化硅
17	机械密封静环	碳化硅
18	后泵盖	FRPP.PVDF
19	密封圈	EPDM.FPM
20	叶轮	FRPP/ 钢 PVDF 钢
21	自吸泵泵体	FRPP.PVDF
22	拍门	EPDM.FPM
23	前泵盖	FRPP.PVDF

Fpv 系列耐腐蚀自吸泵轴联式

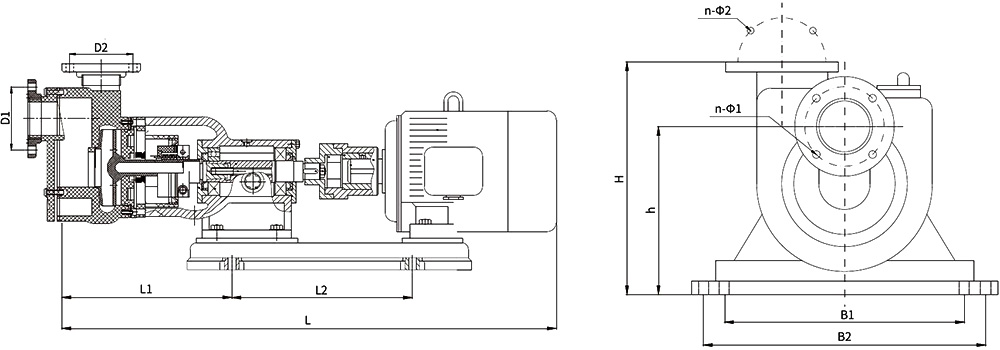

安装尺寸单位：mm

型号/尺寸			安装尺寸							进口法兰		出口法兰
			L	LI	L2	H	h	B1	B2	D1	n-Φ1	D2	n-Φ2
40F	p	Z-25	800	280	400	360	260	240	335	110	4-Φ18	100	4-Φ18
	v
50F	p	Z-28	900	280	400	360	260	240	335	125	4-Φ18	110	4-Φ18
	v
80F	p	Z-30	1000	575	435	400	300	250	340	160	8-Φ18	145	4-Φ18
	v
80F	p	Z-32	1000	575	435	400	300	250	250340	160	8-Φ18	145	4-Φ18
	v

产品技术性能

型号			1.00 介质比重（P)1.00	流量（m³/h）	扬程(m)	吸程(m)	进出口径（mm）	电机功率 (kw)	整机质量 (kg)	连接形式
25F	p	(D)-8A	1.00	3	8		32X25(束接）	0.55	15	直联式
	v
32F	p	(D)-11A	1.00	4	11		32X25(束接）	0.75	15
	v
32F	p	(D)-11B	1.35	4	8		32X25(束接）	1.1	15
	v
40F	p	(D)-18A	1.88	7.5	18		40X32(束接）	3	30
	v
40F	p	(D)-18B	1.00	11	18		40X32(束接）	1.5	30
	v
40F	p	(D)-18C	1.35	11	18		40X32(束接）	2.2	30
	v
50F	p	(D)-20A	1.00	18	20		50X40	2.2	37
	v
50F	p	(D)-20B	1.35	13	20		50X40	3	37
	v
65F	p	(D)-25A	1.00	20	25		65X50	4	75
	v
80F	p	(D)-30A	1.00	50	30		80X65	5.5	95
	v
80F	p	(D)-32B	1.00	50	32		80X65	7.5	95
	v
100F	p	(D)-20A	1.00	100	20		100X80	11	125
	v
100F	p	(D)-32B	1.00	100	40		100X80	15	125
	v
40F	p	-25A	1.00	11	25		40X32	3	48	轴联式
	v
50F	p	-28A	1.00	18	28		50X40	4	75
	v
65F	p	-26A	1.00	13	26		65X50	4	95
	v
80F	p	-30A	1.00	20	30		80X65	5.5	100
	v
80F	p	-32B	1.00	50	32		80X65	7.5	100
	v
100F	p	-20A	1.00	100	20		100X80	11	192
	v
100F	p	-32B	1.00	100	40		100X80	15	192
	v
25F	p	FZ(D)-8A	1.00	3	8	4	25X20 (束接）	0.75	17	直联式
	v
32F	p	FZ(D)-11A	1.00	4	11	4	32X25(束接）	1.1	18
	v
40F	p	FZ(D)-18A	1.00	11	18	4	40X32	1.5	60
	v
40F	p	FZ(D)-18B	1.35	11	18	4	40X32	2.2	60
	v
40F	p	FZ(D)-18C	1.88	11	15	3.7	40X32	3	60
	v
50F	p	FZ(D)-20A	1.00	18	20	4	50X40	2.2	68
	v
50F	p	FZ(D)-20B	1.35	18	20	4	50X40	5.5	68
	v
50F	p	FZ(D)-20C	1.88	18	20	3.7	50X40	7.5	68
	v
80F	p	FZ(D)-30A	1.00	50	30	4	80X65	5.5	90
	v
80F	p	FZ(D)-32A	1.00	50	32	4	80X65	7.5	90
	v
40F	p	FZ-18A	1.00	10	18	4	40X32	1.5	70	轴联式
	v
50F	p	FZ-28A	1.00	18	28	4	50X40	2.2	78
	v
50F	p	FZ-28B	1.35	18	28	4	50X40	4	78
	v
80F	p	FZ-30A	1.00	50	30	4	80X65	5.5	125
	v
80F	p	FZ-32B	1.00	50	32	4	80X65	7.5	125
	v
