优质土黄色 PPH 球止回阀定制塑料单向手轮立式止回阀用于排水和化工行业
产地：中国
品牌名称：KXPV
型号：H41F-10S
应用：一般
材质：塑料
颜色：土黄色
介质温度：中温、常温
压力：中压
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：立式止回阀
连接：法兰端
介质：酸
工作压力：0-10bar
操作：手轮
机身材质：塑料
交货时间：7 天
最小起订量：1 件
| 产品结构特点 |
1. 耐腐蚀
阀门整体采用新型塑料制造。对于各种酸碱介质都有较强的抗腐蚀性。
2. 流量大
阀门结构设计合理，从而减少整个管路的阻力，使介质能够顺利地通过，从而降低了压力的损失，保证了流量。
3. 止回性
结构简单，不易受其它因素的影响，所以具有优良的止回性。
4. 小而轻
阀门整体形状小巧，适合安装在狭小空间内。
立式止回阀装配明细图
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
球芯 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
球杆 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
4 |
密封支架 |
FRPP,PVDF,CPVC,UPVC,PPH |

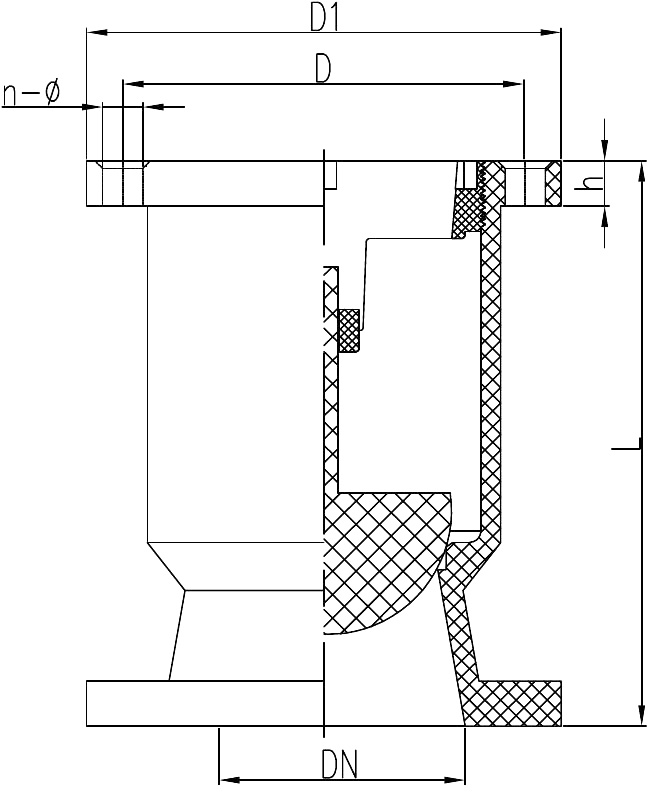

| 外形尺寸表 |
|
公称直径DN (mm) |
D1 |
D |
L |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
120 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
120 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
130 |
16 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
145 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
168 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
225 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
|
80 (3") |
195 |
160 |
150 |
6 |
260 |
25 |
8 |
8 |
4 |
18 |
19 |
19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
|
125 (5") |
245 |
210 |
210 |
8.5 |
350 |
30 |
8 |
8 |
8 |
18 |
23 |
22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
|
200 (8") |
335 |
295 |
290 |
11.75 |
400 |
35 |
8 |
12 |
8 |
22 |
23 |
22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
450 |
38 |
12 |
12 |
12 |
22 |
25 |
25 |
|
300 (12") |
445 |
400 |
400 |
17 |
450 |
38 |
12 |
16 |
12 |
22 |
25 |
25 |
