定制dn15 dn80 dn100中温CPVC真双联承插球阀中温手动DN15-100 1.0-1.6Mpa工业塑料阀门
型号：Q61F-10V,Q11F-10V
应用：通用
材质：塑料
压力：低
压力功率：手动
介质：酸
端口尺寸：DN15-100 1/2"-4" 20mm-110mm
结构：球
产品名称：承插联管球阀
主体材料：CPVC
连接：联合工作
压力：1.0-1.6Mpa（10-25bar）
包装：标准纸箱
设计标准：ISO STD
密封材料：聚四氟乙烯密封
交货时间：7 天
最小起订量：1 件
| 产品结构特点 |
1. 双由任球阀 PTFE 垫座松紧可适度调整。
2. 双层 O 型圈提供双重防漏保护。
3. 外观精致、表面光滑、加工精细、全流量设计。
| 零件材质表 |

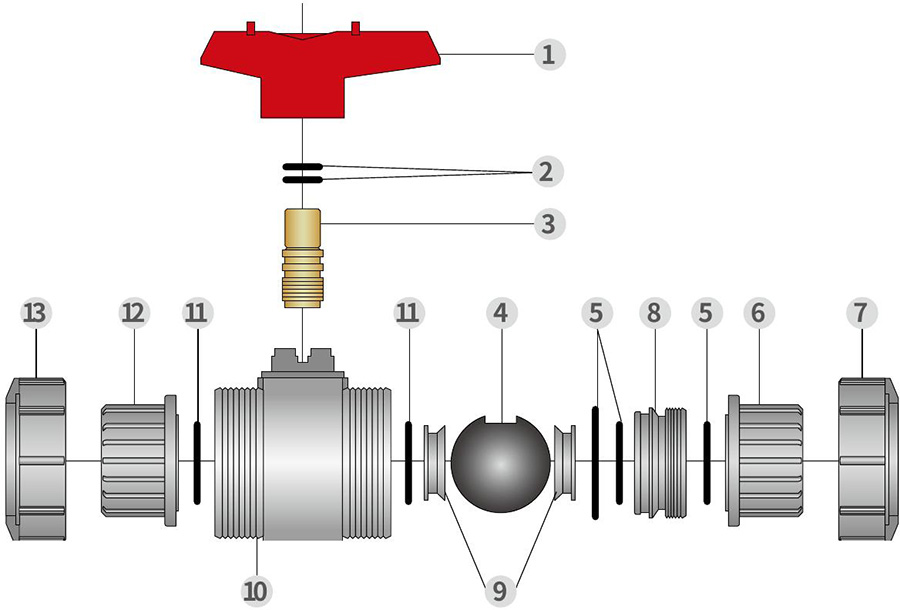

由任球阀装配明细图
|
件号 |
名称 |
材质 |
|
1 |
手柄 |
合金料 |
|
2 |
密封圈 |
EPDM,FPM |
|
3 |
阀杆 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
4 |
球 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
由任、螺纹接头 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
7 |
拼紧螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
8 |
内塞 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
9 |
球密封 |
PTFE |
|
10 |
阀体 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
11 |
密封圈 |
EPDM,FPM |
|
12 |
由任、螺纹接头 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
13 |
拼紧螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |

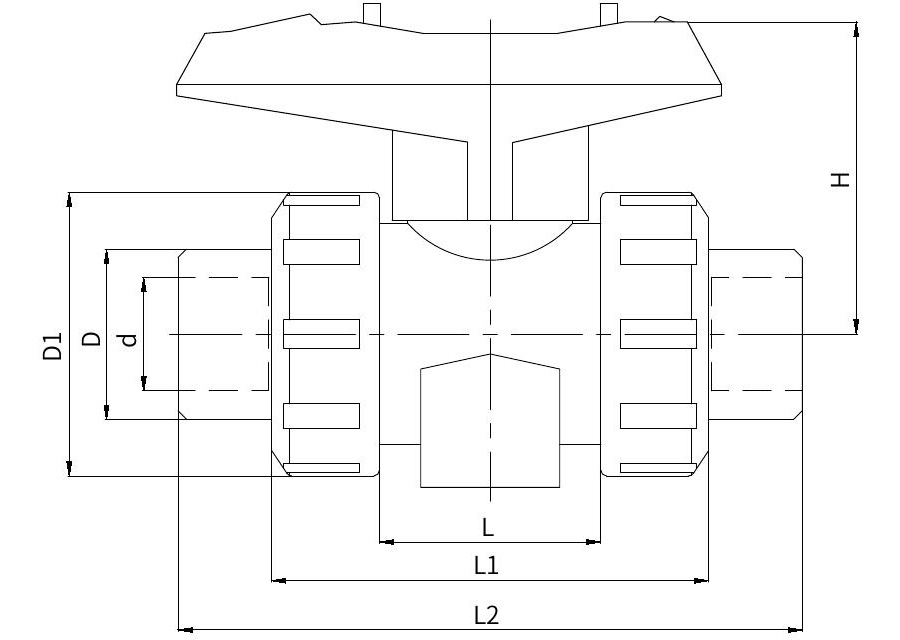

| 外形尺寸表 |
|
规格DN |
d |
D |
D1 |
L |
LI |
L2 |
H |
|
15 |
20 |
32 |
50 |
39 |
77 |
110 |
55 |
|
20 |
25 |
38 |
58 |
46 |
87 |
125 |
65 |
|
25 |
32 |
46 |
70 |
50 |
96 |
140 |
70 |
|
32 |
40 |
56 |
85 |
55 |
110 |
160 |
90 |
|
40 |
50 |
65 |
98 |
60 |
120 |
170 |
100 |
|
50 |
63 |
80 |
124 |
68 |
140 |
190 |
110 |
|
65 |
75 |
96 |
135 |
68 |
155 |
230 |
115 |
|
80 |
90 |
112 |
158 |
100 |
205 |
280 |
120 |
|
100 |
110 |
133 |
192 |
124 |
235 |
335 |
130 |
| 地点： | 中国 |
| 业务类型： | 制造商、出口商 |
| 品牌： | |
| 证书： | |
| 型号： | |
| 付款和交货条款： | |
| 最小起订量： | |
| 价格： | 咨询 |
| 包装细节： | |
| 交货时间： | |
| 付款方式： |

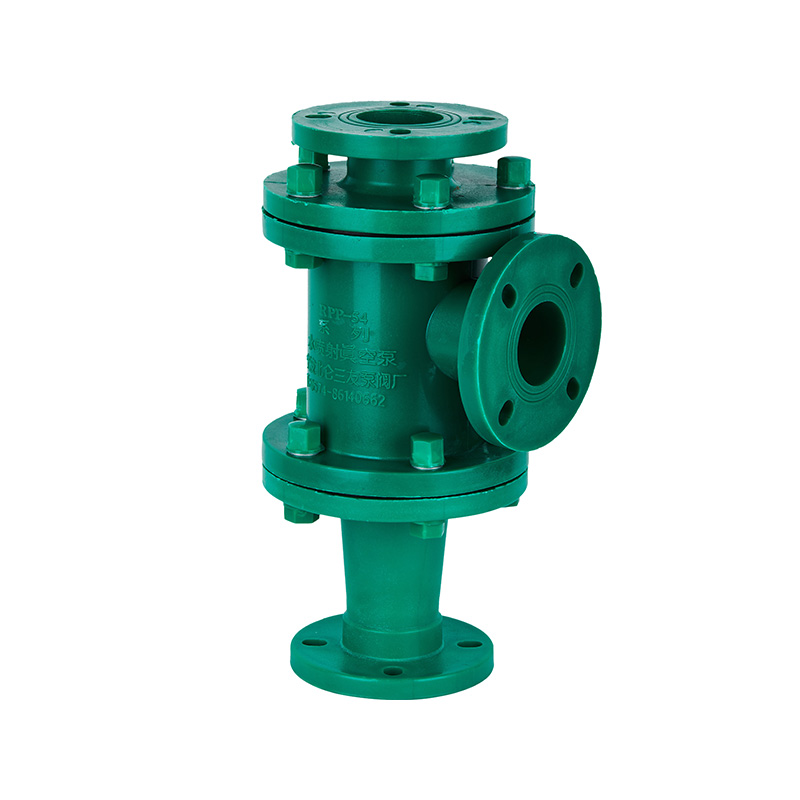

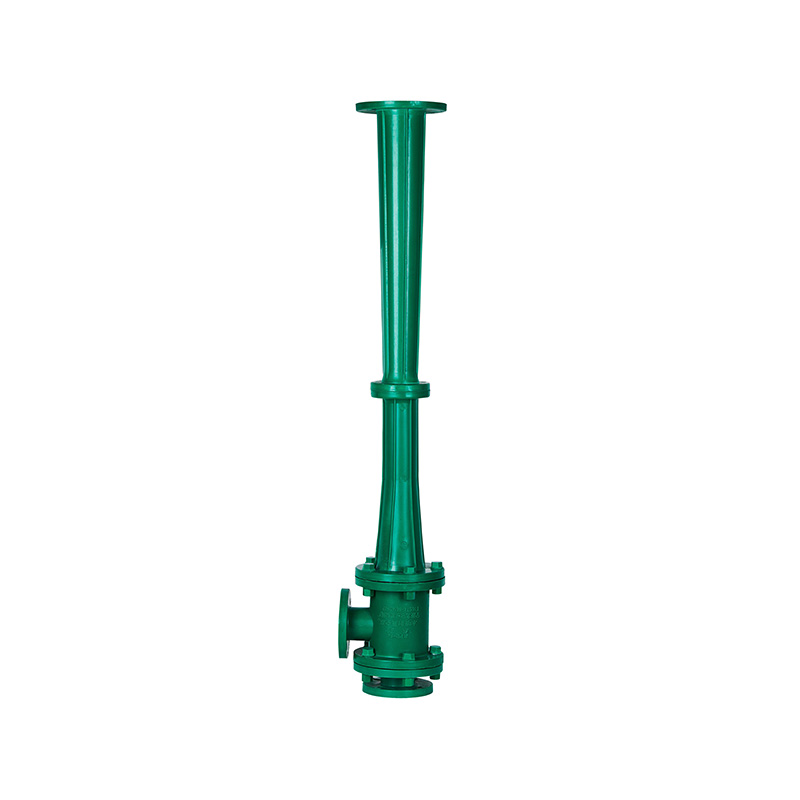

定制卧式FRPP水射流全真空单体泵 塑料高压全型号化工行业卧式泵 专业卧式塑料FRPP水射流真空机组泵组，适用于各种设备 品牌名称：KXPV 产地：中国 压力：定制，高压 结构：卧式泵 材质：FRPP...

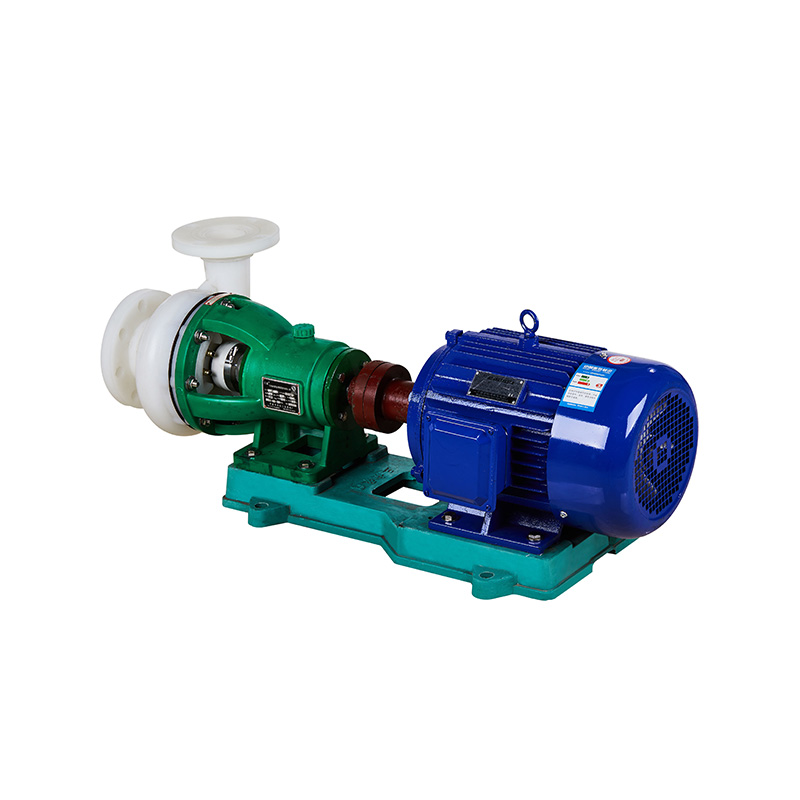

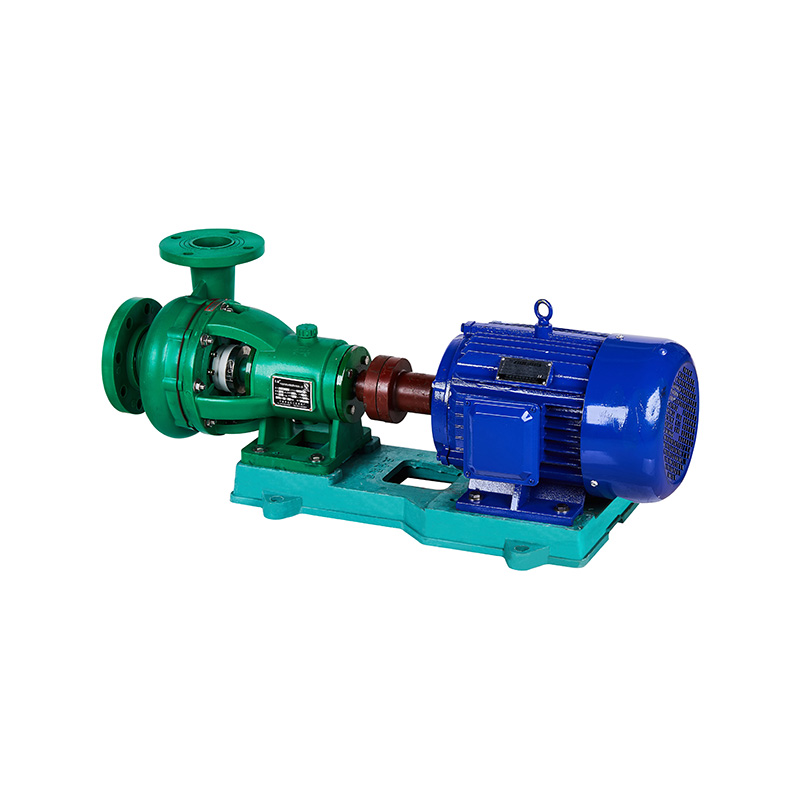

FP系列耐腐蚀轴式自吸泵化工工业用塑料RPP化工柴油一体轴联轴器自吸泵品牌名称：KXPV产地：中国浙江压力：高压结构：轴式离心泵产品名称：离心泵类型：轴尺寸：40FPZ-25(3KW)--- 100F...

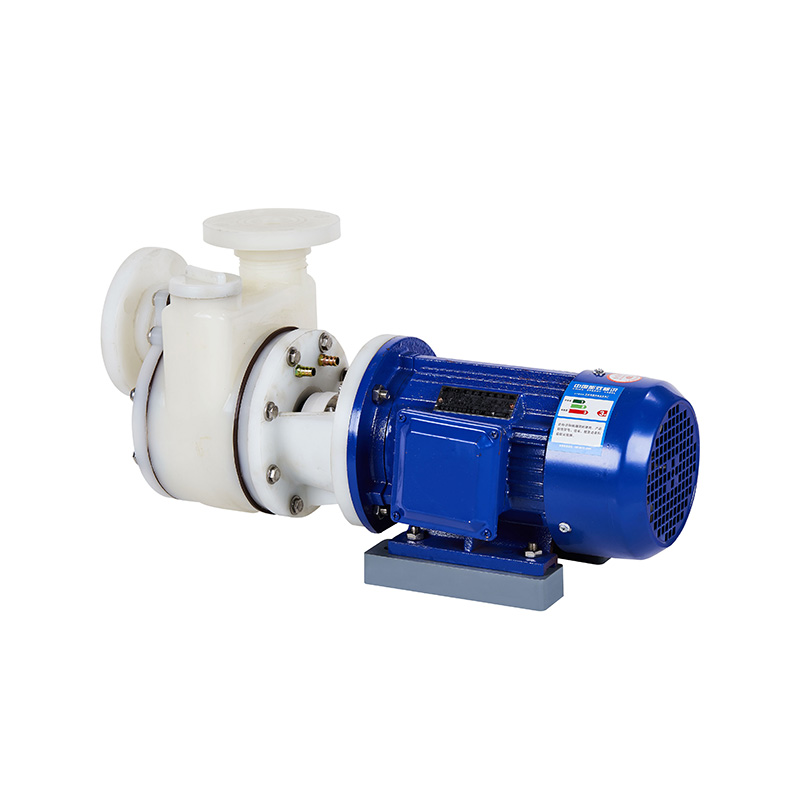

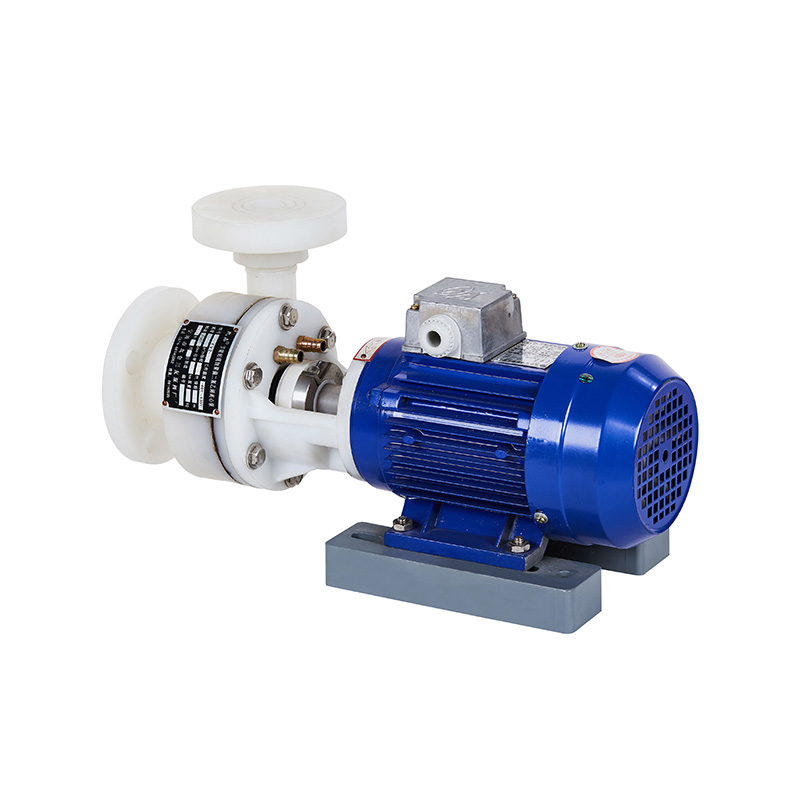

定制FV系列耐腐蚀直联塑料自吸泵高压微型PVDF耐腐蚀直联式自吸单体泵品牌名称：KXPVP产地：中国浙江压力：高压结构：直接式离心泵产品名称：离心泵材质：PVDF颜色：绿色和白色类型：直接尺寸：25F...

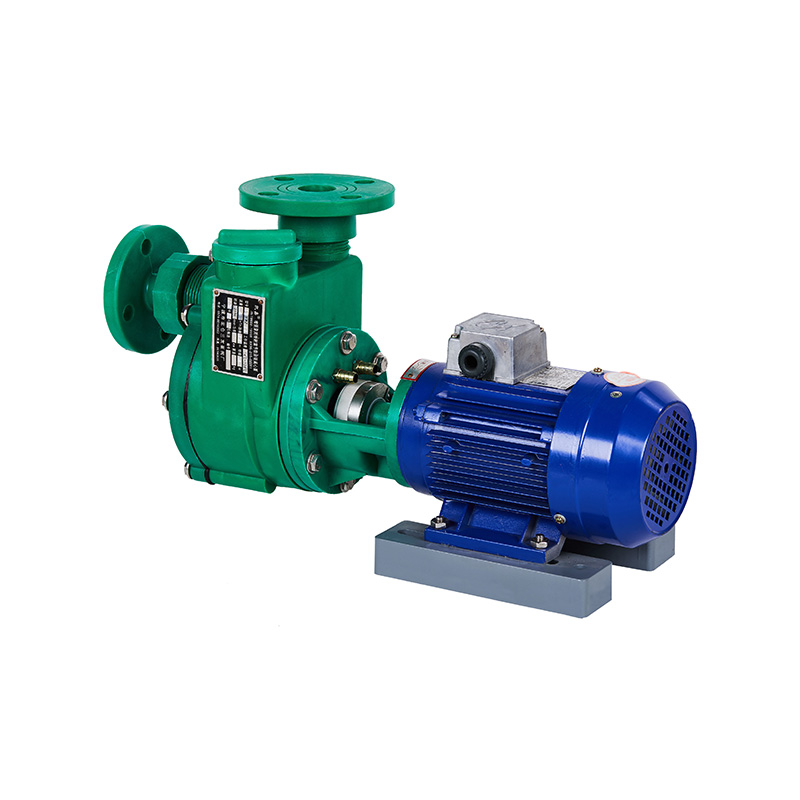

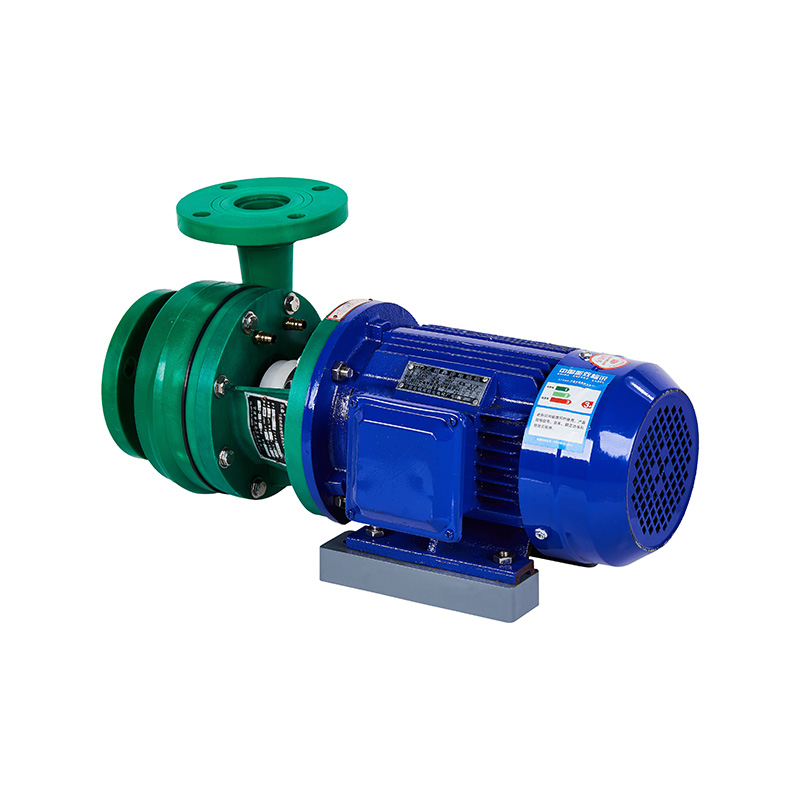

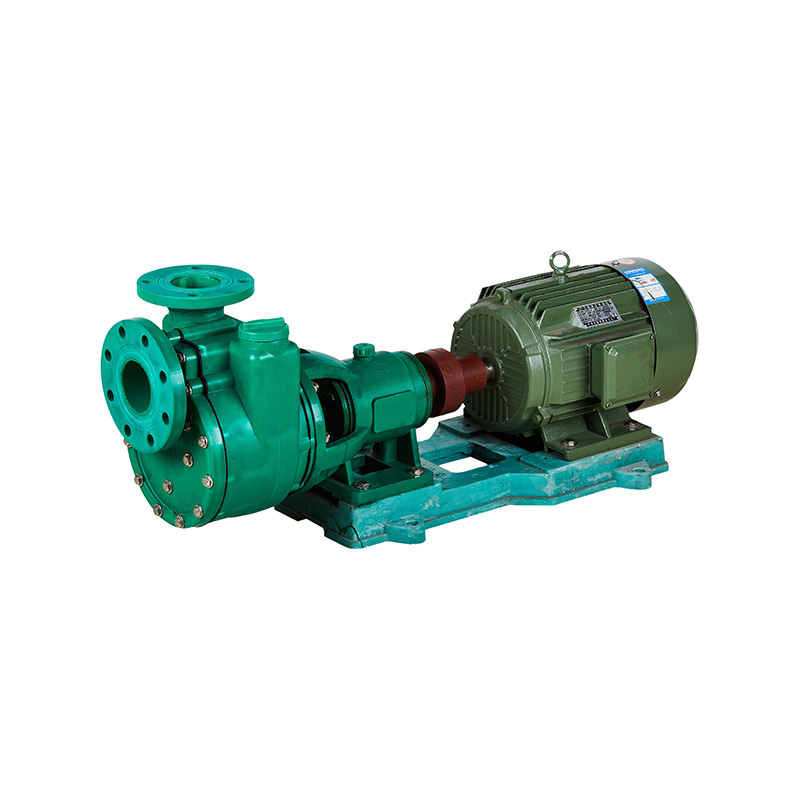

FP系列耐腐蚀塑料自吸泵（直联式）高压自动工业RPP直式自吸水泵，用于水处理和化学用途品牌名称：KXPV产地：中国浙江应用：水处理解决方案，化工压力：定制，高压材质：RPP颜色：绿色结构：直接式离心泵...
