卓越品质超耐用电动气动承插球阀塑料高温气动球阀，适用于工业和家庭用途
型号：Q11F-10S
材质：塑料
连接形式：法兰
驾驶模式：手动
公称压力：10kg
通道：直通式
结构：固定球阀
功能：旁通阀
温度：高温
应用：工业用途、水工业用途、家庭用途
商标：KXPV
规格：DN15-DN100
产地：中国宁波北仑
HS编码：8481804090

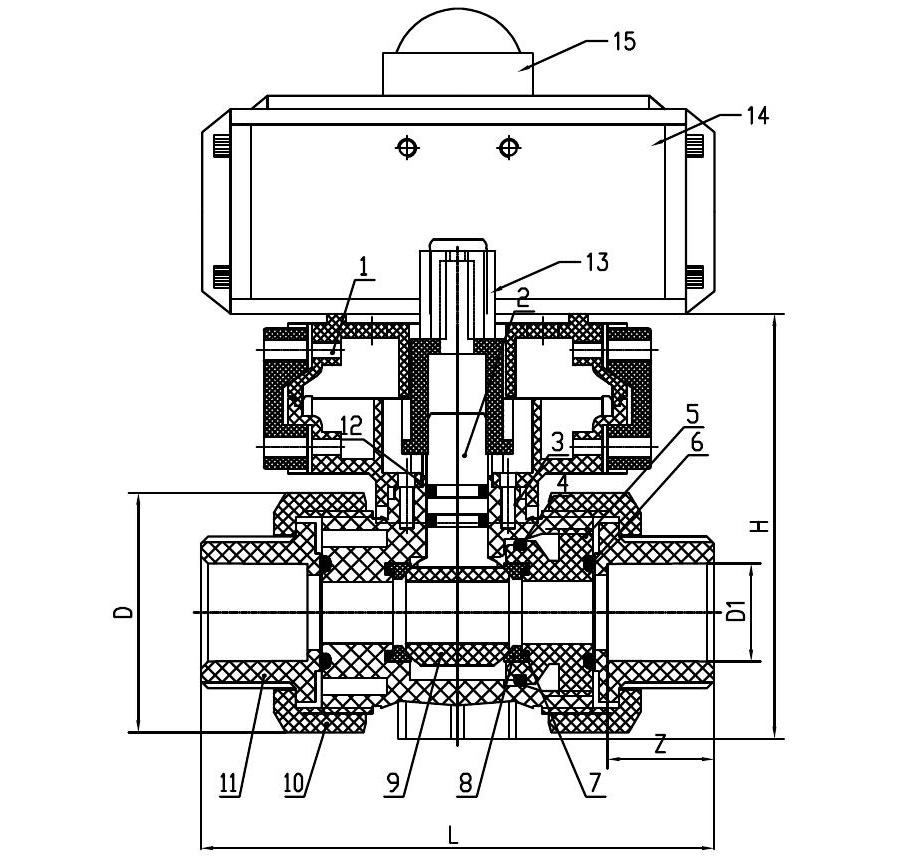

| 零件材质表 |
|
序号 |
名称 |
材质 |
数量 |
|
1 |
电 / 气动头支架 |
合金料 |
l |
|
2 |
阀杆 |
PPH,CPVC,UPVC,FRPP,PVDF |
1 |
|
3 |
阀体 |
PPH,CPVC,UPVC,FRPP,PVDF |
2 |
|
4 |
密封座 O 型圈 1 |
FPM, EPDM |
1 |
|
5 |
密封座 |
PPH,CPVC,UPVC,FRPP,PVDF |
1 |
|
6 |
密封座 O 型圈 2 |
FPM, EPDM |
2 |
|
7 |
密密封座 O 型圈 3 |
FPM, EPDM |
2 |
|
8 |
密封四氟 ( 球密封 ) |
PTFE |
2 |
|
9 |
球体 |
PPH,CPVC,UPVC,FRPP,PVDF |
1 |
|
10 |
压帽 |
PPH,CPVC,UPVC,FRPP,PVDF |
2 |
|
11 |
由任接头 |
PPH,CPVC,UPVC,FRPP,PVDF |
2 |
|
12 |
阀杆 O 型圈 |
FPM,EPDM |
2 |
|
13 |
阀杆连接件 |
合金料 |
1 |
|
14 |
气动头 |
合金 |
1 |
|
15 |
电磁信号反馈器 |
合金 |
1 |
| 外形尺寸表 |
|
规格DN |
D |
D1 |
L |
Z |
H |
|
15 |
50 |
20 |
110 |
20.3 |
87.8 |
|
20 |
58 |
25 |
126 |
24 |
97.5 |
|
25 |
70 |
32 |
140 |
26.8 |
106.6 |
|
32 |
85 |
40 |
160 |
30 |
123.5 |
|
40 |
98 |
50 |
170 |
32 |
138.5 |
|
50 |
124 |
63 |
190 |
37 |
163.5 |
|
65 |
135 |
75 |
230 |
44 |
191 |
|
80 |
158 |
90 |
280 |
51 |
222.5 |
|
100 |
192 |
110 |
340 |
61 |
261.5 |
