【科普贴】法兰螺孔栓孔定位的基本原则


发布时间:2020-09-29 16:02:44 星期二

    ASME B16.5对法兰的螺栓孔数量和螺栓孔直径有明确规定。法兰螺栓孔的数量和直径因法兰压力等级不同而不同,但是同一压力等级的各个类型的法兰都相同。法兰螺栓孔均布在螺栓孔直径上,并且孔的数量总是偶数(4, 8, 12, 16 等等)。

     在带有法兰的预制件的制作中,法兰螺栓孔的定位特别重要。也许在一份图纸中您会看到以下句子:所有法兰螺栓孔跨位居中

这就意味着:对于垂直的法兰密封面(法兰面竖直、管线水平走向),螺栓孔应跨于垂直线两侧和水平中线。

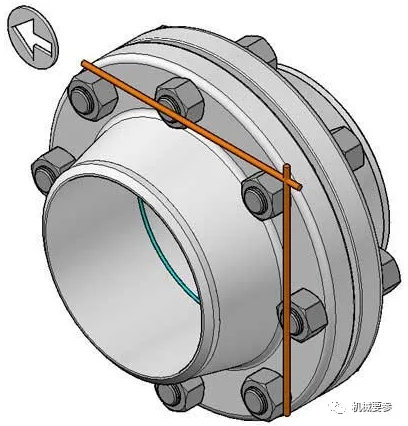

   以上为正确的垂直法兰定位。

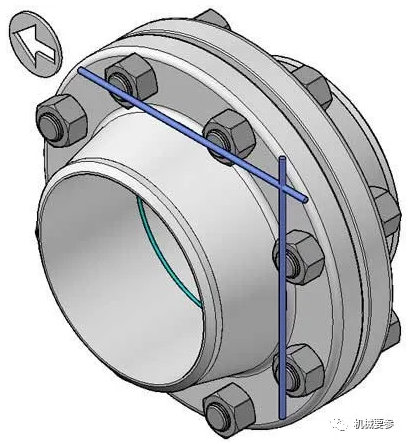

   以上为错误的垂直法兰定位,这种定位是被禁止的。

   对于水平的法兰面(法兰面水平,管线垂直向上或者向下),法兰螺栓孔应跨于工厂北向线两侧。

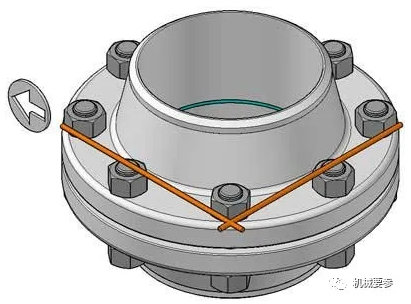

   以上为正确的水平法兰定位。

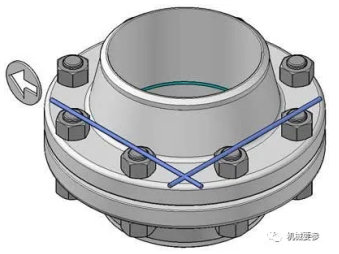

   以上为错误的水平法兰定位,这种定位是被禁止的。

   总之,偏离标准的螺栓孔定位是不允许的。除非有明确的要求,例如,客户明确要求适用不同的定位方法。在绝大多数的情形下,当我们看到一个与上述规定不同的螺栓孔定位方法时,我们可以认为该定位方法是错误的。
