【科普贴】对夹式蝶阀安装说明及步骤


发布时间:2020-04-03 16:09:47 星期五

对夹式蝶阀是工业管路中最为常见的阀门种类之一,对夹式蝶阀本身结构比较小,只需把蝶阀置入管道两端法兰中间,用双头螺栓穿过管道法兰和对夹式蝶阀锁紧,就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所,蝶阀处于完全开启位置时,阀瓣厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力将很小,故具有较好的流量控制特性。



一、对夹式蝶阀安装前说明

1、安装开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净。

2、仔细核对阀门使用情况是否与其性能规范相符。(介质腐蚀强度、温度、压力)

3、检查阀门通道及密封面是否有杂物,并及时清除。

4、可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。

5、蝶阀在安装时必须确保法兰面和密封橡胶对中,紧固件对角均匀拧紧,密封面必须贴合完整;如果出现紧固件拧紧力度不均匀会出现橡胶凸起卡住阀瓣,或顶住阀瓣造成阀杆处泄漏。



二、对夹式蝶阀安装步骤

对夹式蝶阀的正确安装关系到蝶阀的密封程度,以及会不会泄露等问题,包括工况作业中的安全性,用户应对安装流程加以了解。

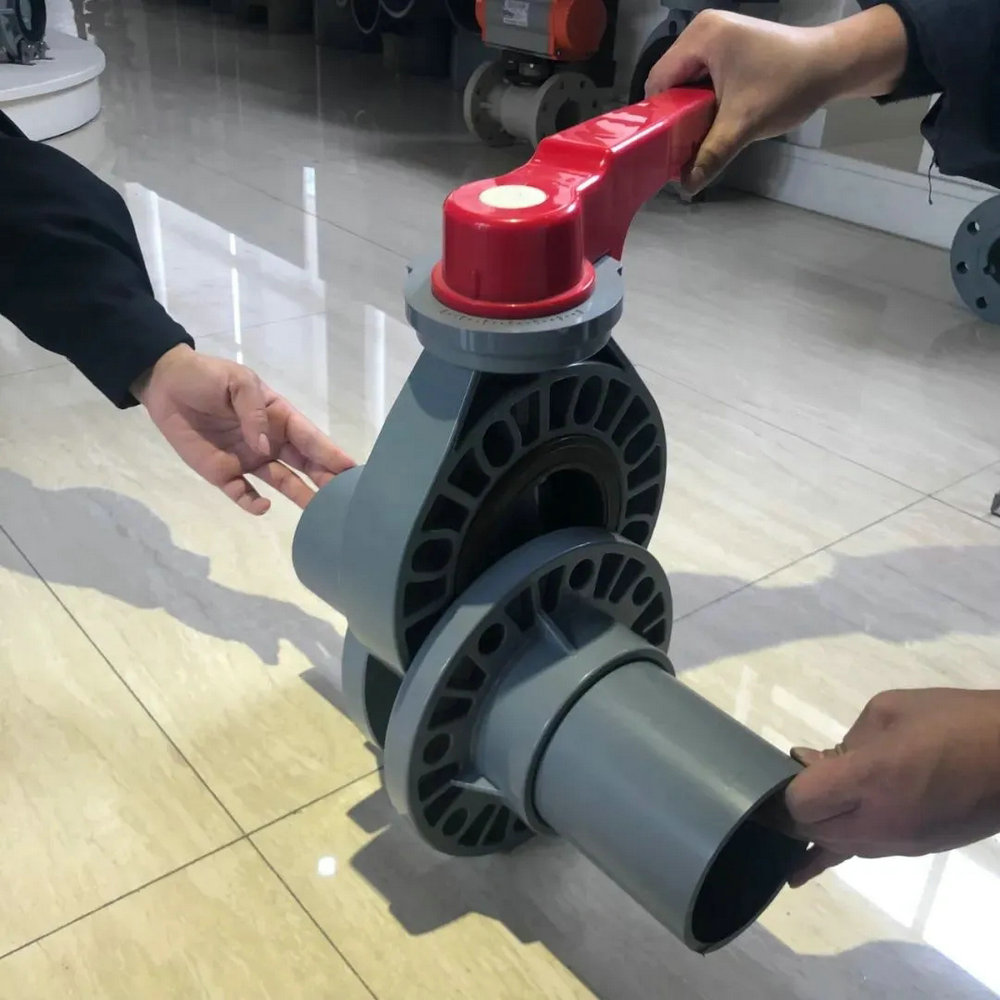

1、如图所示,将处于关闭状态的蝶阀置入管道法兰中间;

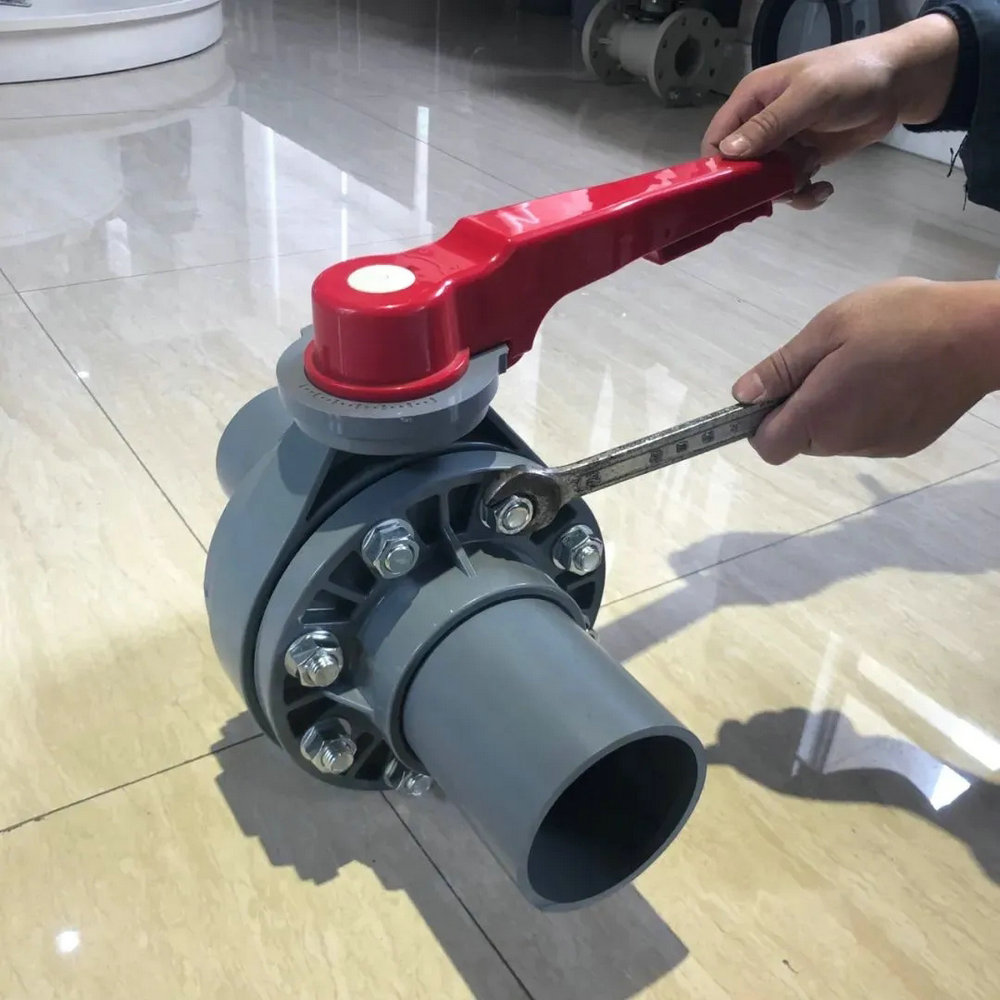

2、将阀门与两端管道法兰连接之穿插孔对正,并安装双头螺栓紧固件(注意对角均匀锁紧);

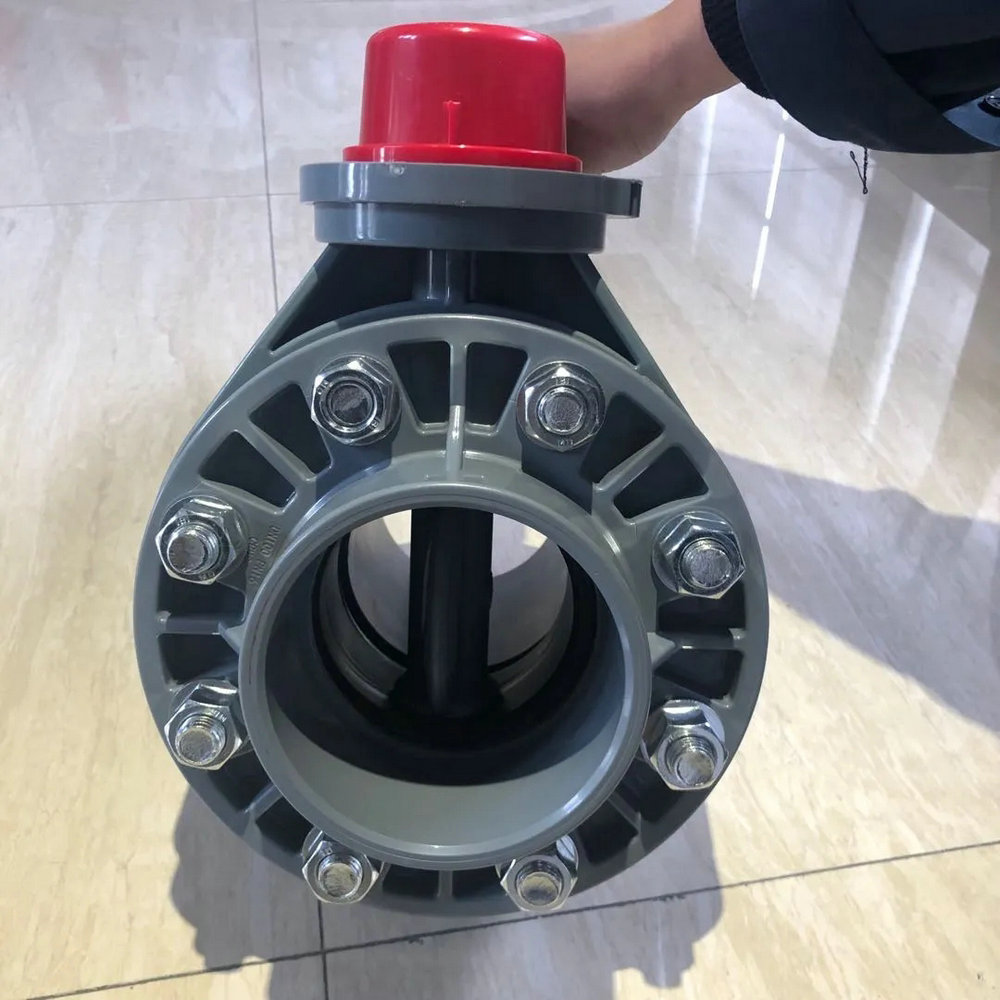

3、阀门安装好后,需开启关闭阀门动作90°行程能自由运转无卡滞现象,并确认阀瓣没有能碰到管道内壁造成无法90°开到位;

本文来源自网络,只为学习交流,无商业目的。

凯鑫管道科技有限公司蝶阀具有高度抗腐蚀性,良好的密封,安装距离短,可节省安装空间。DN200(包含DN200)规格以下可采用手柄、蜗轮、电、气动执行器等外部开关,DN200以上由于扭力过大,无法使用手柄来启闭。采用法兰的形式可适用各类国、美、日标法兰连接。欢迎广大客户前来订购。
