【科普贴】做模具:你懂螺纹NPT牙、PT牙、G牙的区别吗?


发布时间:2019-09-23 8:59:15 星期一

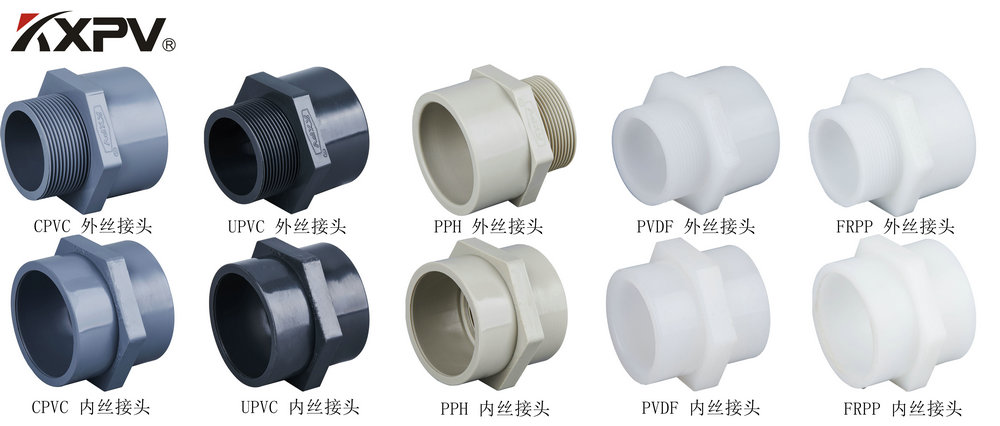

NPT是一般用途的美国标准锥管螺纹,牙型角为60°。PT牙为英制锥螺纹,牙型角为55°,密封中最常用英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹   外径管子的强度。PF牙是管用平行螺纹。G 是 55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹G是管螺纹的统称(Guan),55,60度的划分属于功能性的ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。

1、英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

标注方法:螺纹直径—每英寸牙数系列代号—精度等级

示例:粗牙系列 3/8—16UNC—2A

细牙系列 3/8—24UNF—2A

特细牙系列 3/8—32UNFF—2A

定螺距系列 3/8—20UN—2A

第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

2 、55°圆柱管螺纹的转化

55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。

国别   代号

中国   G

日本   G、PF

英国  BSP、BSPP

法国   G

德国  R(内螺纹)、K(外螺纹)

前苏联 G、TPУБ

ISO    Rp

3、55°圆锥管螺纹的转化

55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。

国别   代号

中国  ZG、R(外螺纹)

英国   BSPT、R(外螺纹)、Rc(内螺纹)

法国  G(外螺纹)、R(外螺纹)

德国   R(外螺纹)

日本   PT、R

ISO  R(外螺纹)、Rc(内螺纹)

4、60°圆锥管螺纹的转化

60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。

国别   代号

中国   Z(旧)NPT(新)

美国   NPT

苏联   B

5、55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下

国别   代号

中国   T(旧)Tr(新)

ISO    Tr

德国   Tr

前苏联   Tr

依螺纹用途不同可分为

1、国际公制标准螺纹

(InternationalMetricThreadSystem:

我国国家标准CNS采用之螺纹。牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60 度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M:代号、8:公称直径、1.25:螺距)。

2、美国标准螺纹

(AmericanStandardThread):

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

3、统一标准螺纹

(UnifiedThread):

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。

螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如1/2-10UNC。(1/2:外径;10:每寸牙数;UNC代号)

4、V形螺纹

(Sharp VThread):

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60 度。

5、惠式螺纹

(WhitworthThread):

英国国家标准采用之螺纹。螺纹角为55度,表示符号为”W”。适用於滚压法制造。表示法如W1/2-10。(1/2:外径;10:每寸牙数;W代号)。

6、圆螺纹

(KnuckleThread):

为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。

7、管用螺纹

(PipeThread):

为防止泄漏用的螺纹,经常用於气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”,其锥度为1:16,即每尺3/4 寸。

8、方螺纹

(SquareThread):

传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用於虎钳之螺杆及起重机之螺纹。

9、梯形螺纹

(TrapezoidalThread):

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为”Tr”。

 10、锯齿形螺纹

(ButtressThread):

又称斜方螺纹,只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。

11、滚珠螺纹:

为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上。如数控工具机之导螺杆。

英制螺栓之表示法:

LH 2N 5/8 × 3 - 13UNC-2A

(1)LH为左螺纹 (RH为右螺纹,可省略)。

(2)2N双线螺纹。

(3)5/8 英制螺纹,外径 5/8”。

(4)3 螺栓长度3” 。

(5)13 螺纹每寸牙数13 牙。

(6)UNC统一标准螺纹粗牙。

(7)2级配合,外螺纹(3:紧配合;2:中配合;1:松配合) A:外螺纹(可省略) B:内螺纹
