产品结构特点
1.结构合理,密封可靠,性能优良,设计美观。
2.耐磨、耐腐蚀、抗磨损性能好,使用寿命长。
3.材质及法兰、垫片尺寸可根据实际情况或用户选择,满足各种工程需要。
产品结构特点
1.结构合理,密封可靠,性能优良,设计美观。
2.耐磨、耐腐蚀、抗磨蚀性能好,使用寿命长
3.材质及法兰、垫片尺寸可根据实际情况或用户选择,满足各种工程需要。

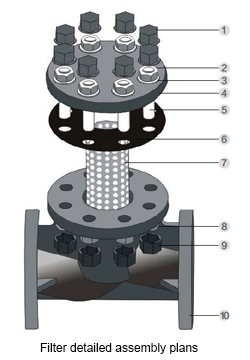

零件材质表 |
件号 | 名称 | 材质 |
1 | 螺母盖 | FRPP |
2 | 六角螺母 | 钢 |
3 | 垫片 | 钢 |
4 | 阀盖 | FRPP,PVDF,CPVC,UPVC,PPH |
5 | 双头螺柱 | 钢 |
6 | 橡胶垫片 | EPDM.FPM |
7 | 过滤器 | FRPP,PVDF,CPVC,UPVC,PPH |
8 | 六角螺母 | 钢 |
9 | 螺母盖 | FRPP |
10 | 阀体 | FRPP,PVDF,CPVC,UPVC,PPH |

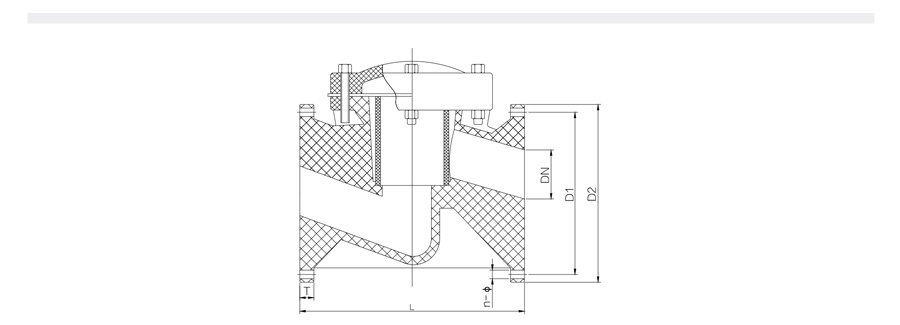

外形尺寸表 |
DN(mm) 公称直径 |
法兰型尺寸 ( mm ) |
外形尺寸 |
DN(mm) 公称直径 |
接插字号 |
工作压力(Mpa) |
||||
D2 |
D1 |
L |
T |
n-Φ |
L |
L |
|||
25(1") |
115 |
85 |
160 |
16 |
4-14 |
189 |
32 |
189 |
0.6 |
32(1-1/4") |
140 |
100 |
180 |
17 |
4-18 |
210 |
40 |
210 |
0.6 |
40(1-1/2") |
150 |
110 |
200 |
18 |
4-18 |
238 |
50 |
238 |
0.6 |
50(2") |
165 |
125 |
230 |
20 |
4-18 |
280 |
63 |
280 |
0.6 |
65(2-1/2") |
185 |
145 |
290 |
22 |
4-18 |
301 |
75 |
301 |
0.6 |
80(3") |
200 |
160 |
310 |
25 |
8-18 |
371 |
90 |
371 |
0.6 |
100 (4") |
220 |
180 |
350 |
25 |
8-18 |
504 |
110 |
504 |
0.6 |
125(5") |
250 |
210 |
400 |
30 |
8-18 |
|
|
|
0.5 |
150(6") |
285 |
240 |
480 |
30 |
8-23 |
|
|
|
0.4 |
200(8") |
340 |
295 |
500 |
35 |
8-23 |
|
|
|
0.4 |
250(10") |
390 |
350 |
585 |
38 |
12-23 |
|
|
|
0.4 |
