PVDF旋启式单向对夹止回阀DN15-DN300工业卫生塑料止回阀
类型：塑料止回阀
产地：中国
品牌名称：KXPV
型号：H44F-10F
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：对夹式止回阀
白颜色
包装：纸箱
交货时间：7 天
最小起订量：1 件
| 产品结构特点 |
1. 防止液体的逆流现象，保护泵设备等。
2. 由于是悬臂式止回阀，对流体产生阻力较小。
3. 全塑料材料制造，发挥酸碱等腐蚀性流体的强耐腐蚀性。
4. 不仅可从配管上拆卸阀体，而且，可打开阀帽，进行内部点检维护。
| 零件材质表 |
|
件号No. |
名称 |
材质 |
|
1 |
螺帽盖 |
FRPP |
|
2 |
阀盖 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
揺杆 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
4 |
封盖 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
密封螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
7 |
连接杆 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
8 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
9 |
六角螺栓 |
钢、不锈钢 |
|
10 |
橡胶垫片 |
EPDM,FPM |
|
11 |
六角螺栓 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
12 |
垫片 |
钢、不锈钢 |
|
13 |
六角螺母 |
钢、不锈钢 |

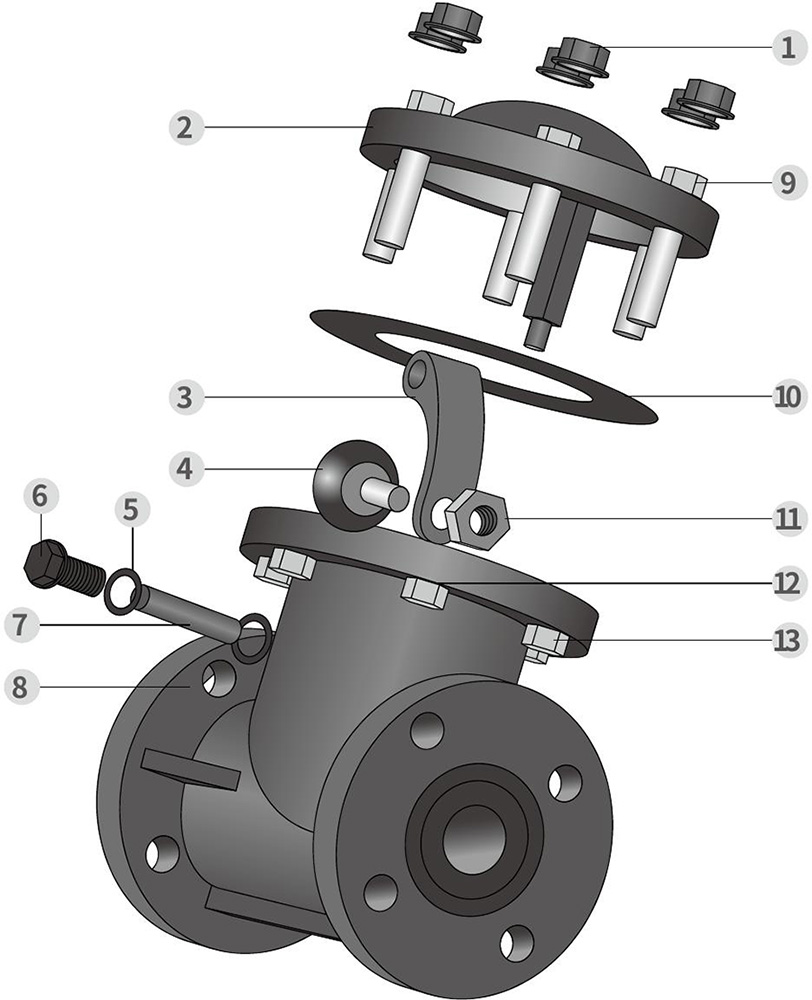

旋启式止回阀装配明细图
| 外形尺寸表 |
|
公称直径DN (mm) |
D1 |
D2 |
L |
h |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
25(1") |
115 |
85 |
90 |
3.13 |
160 |
18 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
145 |
100 |
100 |
3.45 |
170 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
170 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
200 |
21 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
245 |
25 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
197 |
160 |
150 |
6 |
265 |
26 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
300 |
26 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
350 |
30 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
|
200 (8") |
340 |
295 |
290 |
11.75 |
500 |
30 |
8-Φ23 |
12-Φ23 |
8-Φ22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
575 |
38 |
12-Φ23 |
12-Φ23 |
12-Φ22 |
|
300 (12") |
440 |
400 |
400 |
17 |
575 |
38 |
12-Φ23 |
16-Φ23 |
12-Φ22 |
